Kia Sportage: Feststellbremssystem / EPB-Schalter Reparaturverfahren

Kia Sportage (QL) Reparaturanleitung / Bremsanlage / Feststellbremssystem / EPB-Schalter Reparaturverfahren

EINSTELLUNG

1.

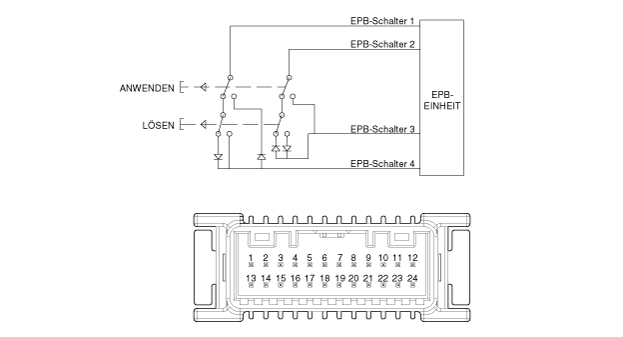

Bei gedrückt gehaltenem EPB-Schalter auf Durchgang zwischen den Schalterklemmen prüfen.

Pin-NR.	FUNKTION	Pin-NR.	FUNKTION
1	IGN1	13	ILL (-)
2	DBC-MODUS	14	PAS IND
3	NC	15	SPAS IND
4	ISG-MODUS	16	DMS-MODUS
5	PAS/RPAS-MODUS	17	PAS/RPAS IND
6	Aktiver ECO-Modus	18	EPB SW 4
7	B.	19	EPB SW 2
8	4WD-LOCK-Modus	20	EINGANG SPERRE
9	ISG-ANZEIGE	21	AUTO-HALTEN-MODUS
10	PAS-Modus	22	EPB SW 3
11	SPAS-MODUS	23	EPB SW 1
12	ILL (-)	24	Masse
