Kia Sportage: Heizung / Modus-Stellantrieb Reparaturverfahren

Kia Sportage (QL) Reparaturanleitung / Heizung, Lüftung und Klimaanlage / Heizung / Modus-Stellantrieb Reparaturverfahren

PRÜFUNG

1.	Zündung ausschalten.

2.	Stecker des Modus-Stellantriebs abziehen.

Überprüfen, ob der Modus-Stellantrieb die Defrost-Stellung einnimmt, wenn 12 V an Klemme 3 und Masse an Klemme 4 angelegt wird.

Sicherstellen, dass der Modus-Stellantrieb in der Entlüftungs-Stellung arbeitet, wenn die Anschlüsse vertauscht werden.

1. –
2. –
3. Defrostermodus
4. Lüftungsmodus

5. Sensormasse
6. Rückmelde-Signal
7. Sensor (+5V)

4.	Stecker des Modus-Stellantriebs anschließen.

5.	Die Zündung einschalten :

Rückmeldepotentiometer prüfen. Dazu die Spannung zwischen den Klemmen 5 und 6 messen.

SPEZIFIKATION

Klappenstellung	SPANNUNG (V)	Fehlererfassung
VENT	0.87 ± 0.15	Niederspannung: 0,1 V ODER WENIGER Hochspannung: ÜBER 4.9V
DEF	4.5 ± 0.15	Niederspannung: 0,1 V ODER WENIGER Hochspannung: ÜBER 4.9V

Die aktuelle Stellung wird zur Regelung an den Stellantrieb rückgemeldet.

7.	Wenn die gemessene Spannung nicht der Spezifikation entspricht, den Temperatur-Stellantrieb durch einen nachweislich einwandfreien Stellantrieb ersetzen und auf ordnungsgemäße Funktion prüfen.

8.	Wenn erwiesen ist, dass ein Problem mit dem Modus-Stellantrieb besteht, den Stellantrieb ersetzen.

AUS- UND EINBAU

1.	Batteriemassekabel abklemmen.

2.	Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung")

3.	Schraube lösen und Fußraum-Belüftungsschacht (A) auf der Fahrerseite abbauen.

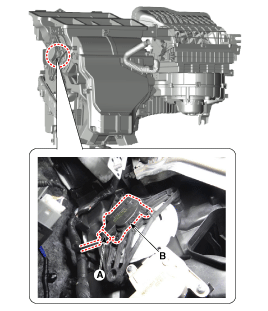

4.	Steckverbinder (A) abziehen, dann die Schrauben lösen und den Modusstellantrieb (B) ausbauen.

5.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
