Kia Sportage: Allradantrieb-Steuerung / 4WD ECU Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Allradantrieb / Allradantrieb-Steuerung / 4WD ECU Schematische darstellungen

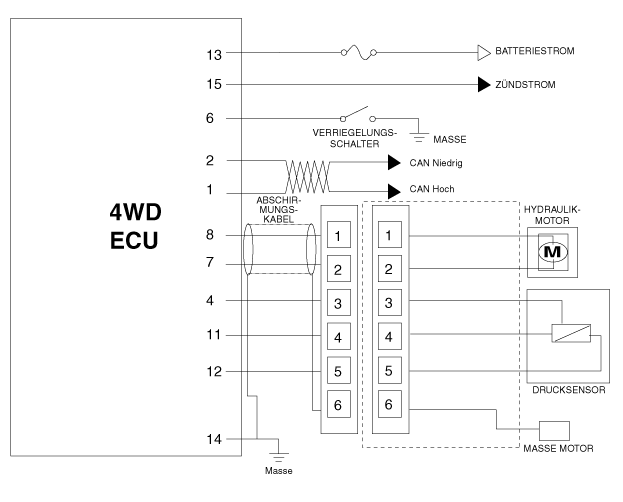

Schaltplan

Steckverbinder 4WD ECU

4WD ECU-Klemmenfunktion

Stift	FUNKTION
1	CAN-Datenleitung (NIEDRIG)
2	CAN-Datenleitung (HOCH)
3	-
4	Drucksensorsignal (+)
5	-
6	4WD-Verriegelungsmodusschalter
7	Hydraulikmotor (+)
8	Hydraulikmotor (+)
9	-
10	-
11	Drucksensor (Strom)
12	Drucksensorsignal (+)
13	Batteriestrom
14	Masse
15	Stromversorgung EIN/START
16	-
17	-
18	-

Schaltplan 4WD ECU

4WD ECU Flussdiagramm

Kraftflussdiagramm Diagramm der Ein- und Ausgänge 4WD ECU ...

4WD ECU Reparaturverfahren

Ausbau 1. Vor dem Ersetzen des 4WD ECU die Kupplungsdaten des 4WD ECU mit dem GDS-Tool überprüfen. (Siehe Allradantriebssteuerung - "Reparaturverf ...
