Kia Sportage: Ansaug- und Abgassystem / Ansaugkrümmer Bauteile und bauteile-Übersicht

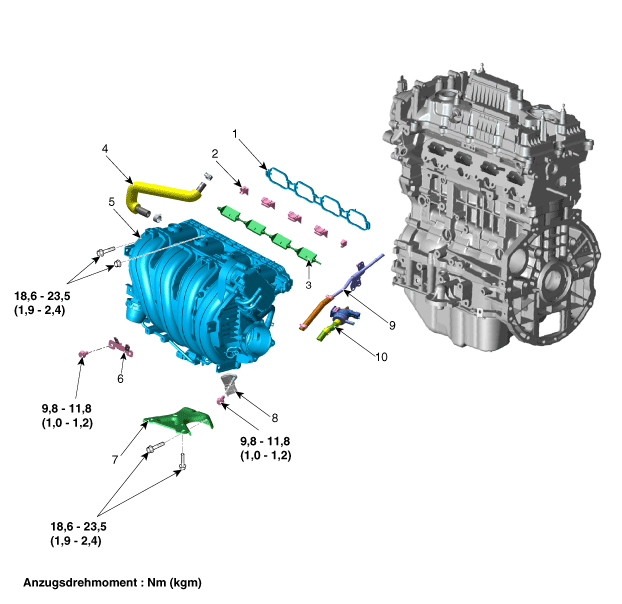

BAUTEILE-ÜBERSICHT

1. Saugrohrdichtung
2. Käfig
3. Welle des variablen Ladestellantriebs (VCMA)
4. PCV-Schlauch (Kurbelgehäuseentlüftung)
5. Saugrohr

6. Halterung
7. Einlasskrümmerstrebe
8. Absolutdrucksensor (MAPS)
9. Unterdruckschlauch & -leitung
10. Regenerierventil (PCSV) & Halterung
