Prüfung mit KDS/GDS
Initialisierung und Diagnose mit KDS/GDS
Es folgt eine Zusammenfassung der A/S-Prozedur.
Nr.
Verfahren
1
Das Fahrzeug auf ebenem Boden parken.
2
Reifenprüfung
3
IGN1 EIN
4
Abblendlichtscheinwerfer EIN
5
Anschluss an Diagnosetool
6
Anfangsbefehl mit Diagnosetool
7
Löschen des Fehlercodes
8
IGN1 AUS→EIN
9
Neuer Anschluss an Diagnosetool
10
Prüfung des HLLD-Ausgangswerts (muss 15% betragen) und des Fehlercodes
11
Aktivierung des HLLD über Befehl des Diagnosetools
12
mechanische Anfangseinstellung der Scheinwerfer


1)
Fahrzeug komplett entleeren und auf ebenem Untergrund abstellen.
2)
HLLD-Ausgangswert (15%) nach Neueinstellung überprüfen.
3)
Nach der elektronischen Initialisierung mittels des Diagnosewerkzeug muss eine mechanische Zieleinstellung durchgeführt werden.
1.
Fahrzeug und "Automatische Scheinwerferhöheneinstellung (AHLS)" wählen
2.
Sensorausgangswerte und die Daten der einzelnen Elemente auf dem Systeminformationsbildschirm überprüfen.

3.
Wenn eine Funktionsprüfung der AHLS-Ausgänge durchgeführt werden soll, "Actuation Test" wählen.

4.
Parameter setting und Zero position Initial wählen.

5.

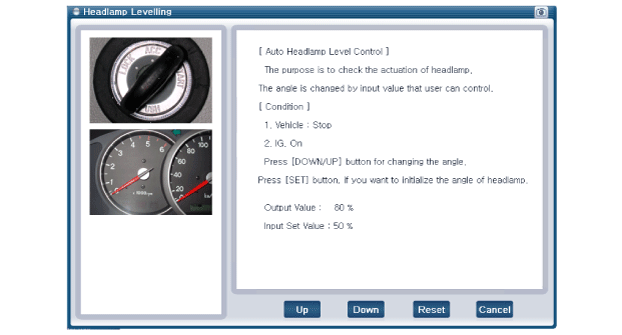

Im Menu "Head lamp leveling" bestätigen, dass die AHLS mit Gewalt betätigt werden soll.

6.
Zum Prüfen der Scheinwerferhöheneinstellung "Diagnostic trouble codes" wählen.
