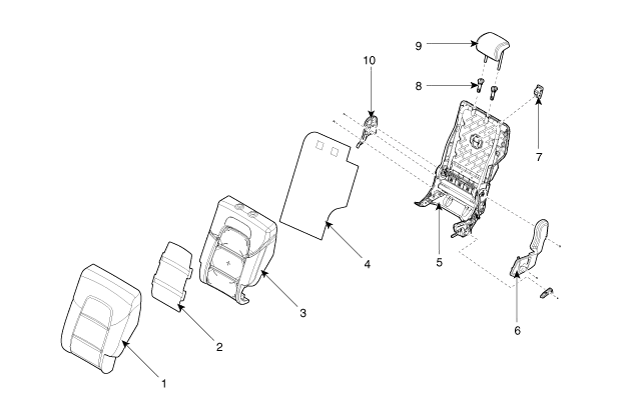

BAUTEILE-ÜBERSICHT (1)

(Rücksitzlehne)

(LINKS)

1. Rücksitzlehnenbezug
2. Rücksitzlehnenheizung
3. Rücksitzlehnenunterlage
4. Rücksitzlehnenstaubabdeckung
5. Rücksitzlehnenrahmen

6. Äußerer Rücksitzlehnenbezug
7. Rücksitzlehnen-Haltegurtbeschlagabdeckung
8. Rücksitzkopfstützenführung
9. Rücksitzkopfstütze
10. Innerer Rücksitzlehnenbezug

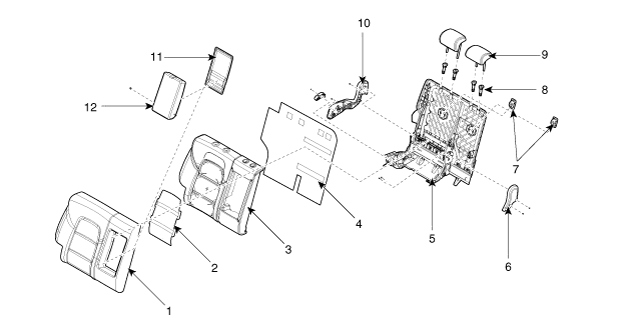

BAUTEILE (2)

(Rücksitzlehne)

(RECHTS)

1. Rücksitzlehnenbezug
2. Rücksitzlehnenheizung
3. Rücksitzlehnenunterlage
4. Rücksitzlehnenstaubabdeckung
5. Rücksitzlehnenrahmen
6. Innerer Rücksitzlehnenbezug

7. Rücksitzlehnen-Haltegurtbeschlagabdeckung
8. Rücksitzkopfstützenführung
9. Rücksitzkopfstütze
10. Äußerer Rücksitzlehnenbezug
11. Rücksitzarmlehne
12. Armlehne Rücksitz

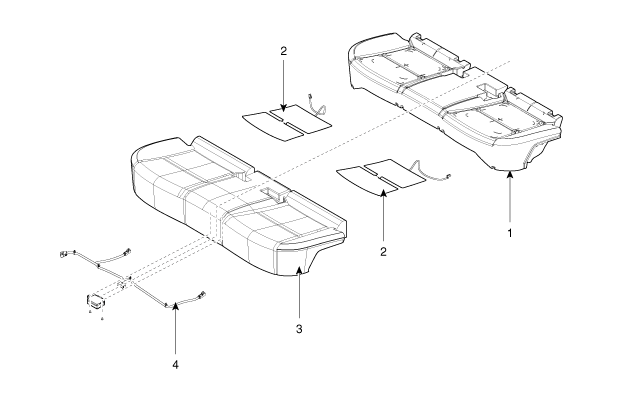

BAUTEILE-ÜBERSICHT (3)

(Rücksitzpolster)

1. Rücksitzpolsterauflage und -rahmen
2. Rücksitzpolsterheizung

3. Rücksitzbezug
4. Verlängerungskabel Rücksitzheizung
