Kia Sportage: SPAS (Smart-Einparkhilfe) / Bauteile und bauteile-Übersicht
Kia Sportage (QL) Reparaturanleitung / Elektrische Anlage / SPAS (Smart-Einparkhilfe) / Bauteile und bauteile-Übersicht

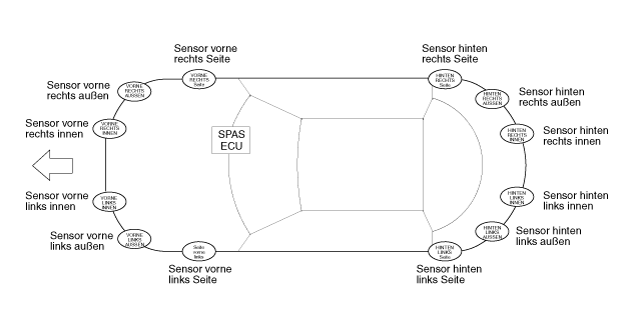

| BAUTEILE-ÜBERSICHT |
|
Pos. |
Beschreibung |
|
|
SPAS |
SPAS-Einheit (ECU) |
• Berechnet die Parkspur der Räder |
|
• Berechnet und übermittelt den erforderlichen Winkel an die MDPS |
||
|
• Warnung und Erkennungslogik des vorderen/hinteren Objekts |
||
|
Vorderer/Hinterer Sensor |
• Erkennung von vorderem/hinterem Objekt |
|
|
Seitlicher Sensor |
• Parklücke überprüfen |
|
|
KOMBIINSTRUMENT |
• Ausgangssignal SPAS HMI (Mensch-Maschine-Schnittstelle): Fortschritt des
Einparkvorgangs und Objektwarnung • Warnton auslösen: Vorne, hinten und Ton deaktivieren |
|
|
MDPS (Motorbetriebene Servolenkung) |
• SPAS-Assoziationssteuerlogik: Betätigung des Lenkrads für SPAS-Lenkwinkelanforderung
(siehe Kapitel ST - "MDPS-System") |
|
|
Schalter |
• SPAS-Schalter und PAS ON/OFF-Schalter. |
|
Technische daten
Technische Daten
SPAS-Einheit
Strom
IGN.1
Betriebsspannung
9 ~ 16 V
SPAS-Sensor (Vorne/Hinten)
...
Schematische darstellungen
SCHALTPLAN
...
