Kia Sportage: Motorblock / Bauteile und bauteile-Übersicht

Kia Sportage (QL) Reparaturanleitung / Motormechanik / Motorblock / Bauteile und bauteile-Übersicht

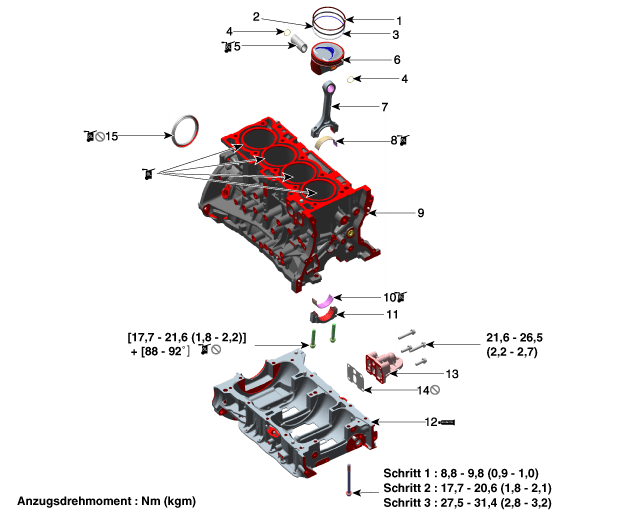

BAUTEILE-ÜBERSICHT

1. Kolbenring (Nr. 1)
2. Kolbenring (Nr. 2)
3. Ölabstreifring
4. Sicherungsring
5. Kolbenbolzen
6. Kolben
7. Pleuel

8. Oberes Pleuellager
9. Motorblock
10. Unteres Pleuellager
11. Pleuellagerdeckel
12. Leiterrahmen
13. Ölfilterhalterung
14. Ölfilterhalterungsdichtung
15. Hinterer Radial-Dichtring

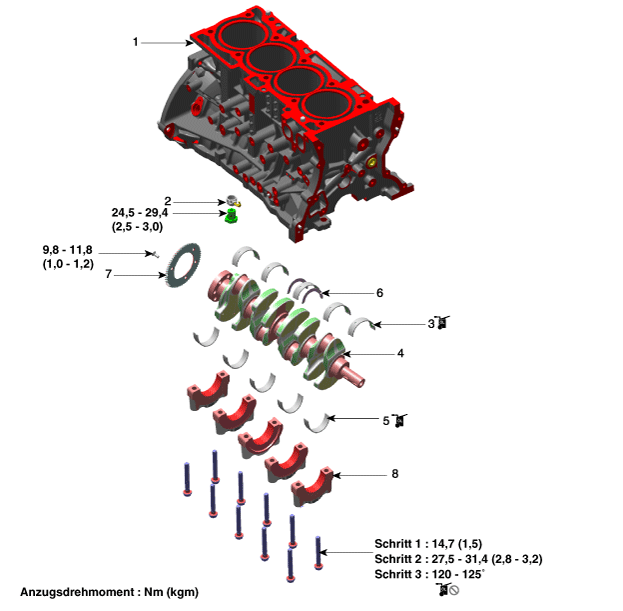

1. Motorblock
2. Kolbenkühlöldüse
3. Oberes Kurbelwellenlager
4. Kurbelwelle

5. Unteres Kurbelwellenlager
6. Drucklager
7. Kurbelwinkelsensor (CKPS)-Rad
8. Hauptlagerdeckel
