Kia Sportage: Zylinderkopf / Bauteile und bauteile-Übersicht

Kia Sportage (QL) Reparaturanleitung / Motormechanik / Zylinderkopf / Bauteile und bauteile-Übersicht

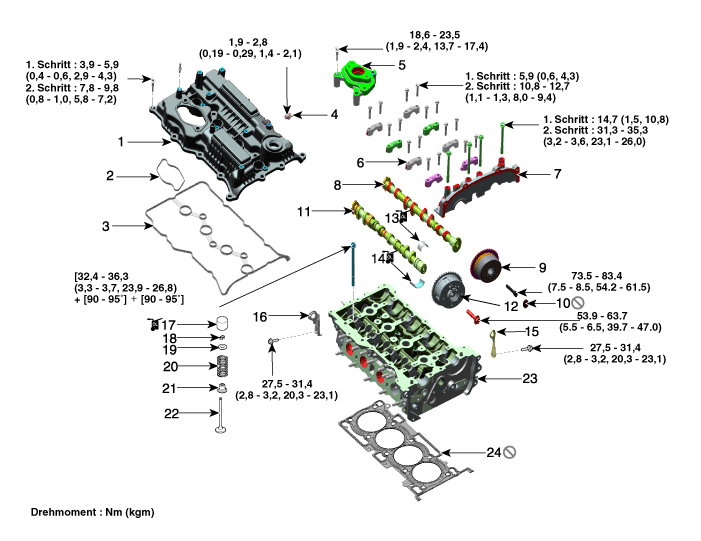

BAUTEILE-ÜBERSICHT

1. Ventildeckel
2. Dichtung der Kraftstoffpumpenhalterung
3. Ventildeckeldichtung
4. PCV-Ventil (Kurbelgehäuseentlüftung)
5. Kraftstoffpumpenhalterung
6. Nockenwellen-Lagerdeckel
7. Nockenwellen-Lagerdeckel vorne
8. Einlassnockenwelle

9. Einlass-E-CVVT
10. E-CVVT-Schraube
11. Auslassnockenwelle
12. Auslass-CVVT-Einheit
13. Oberes Lager der Auslassnockenwelle
14. Unteres Lager der Auslassnockenwelle
15. Vorderer Motoraufhänger
16. Hinterer Motoraufhänger

17. Mechanischer Ventilstößel (MLA)
18. Ventilkeil
19. Halter
20. Ventilfeder
21. Ventilschaftdichtung
22. Ventil
23. Zylinderkopf
24. Zylinderkopfdichtung

Zylinderkopf

...

Ventilspiel prÜfen und einstellen

VENTILSPIEL PRÜFEN UND EINSTELLEN Beim Ausbau der Hochdruck-Kraftstoffpumpe, der Hochdruck-Kraftstoffleitung, ...
