Kia Sportage: Motorschmierung / Bauteile und bauteile-Übersicht

Kia Sportage (QL) Reparaturanleitung / Motormechanik / Motorschmierung / Bauteile und bauteile-Übersicht

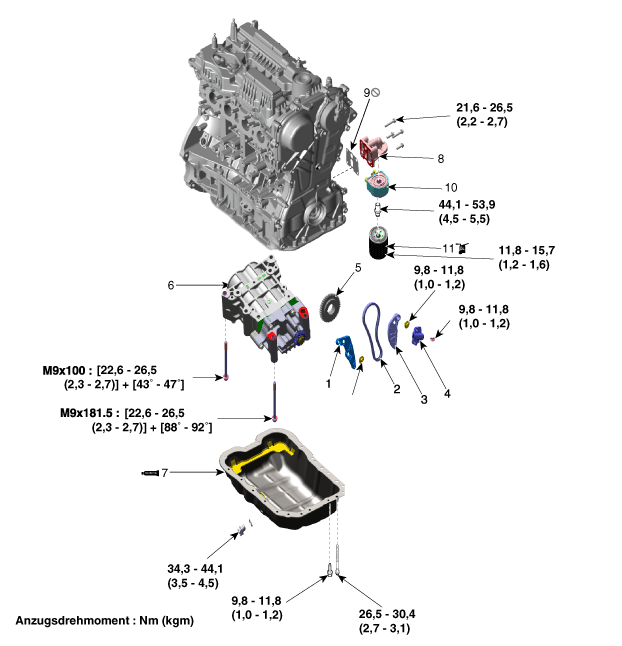

BAUTEILE-ÜBERSICHT

1. Ausgleichswellenkettenführung
2. Ausgleichswellenkette
3. Ausgleichswellenkettenspannerhebel
4. Ausgleichswellenkettenspanner
5. Ausgleichswellenkettenrad
6. Ausgleichswellenmodul (BSM)

7. Ölwanne
8. Ölfilterhalterung
9. Ölfilterhalterungsdichtung
10. Ölkühler
11. Ölfilter

Motorschmierung

...

Motoröl Flussdiagramm

Flussdiagramm ...
