Kia Sportage (QL) Reparaturanleitung / Motorsteuerung/Kraftstoffsystem / Kraftstofffördersystem / Bauteile und bauteile-Übersicht

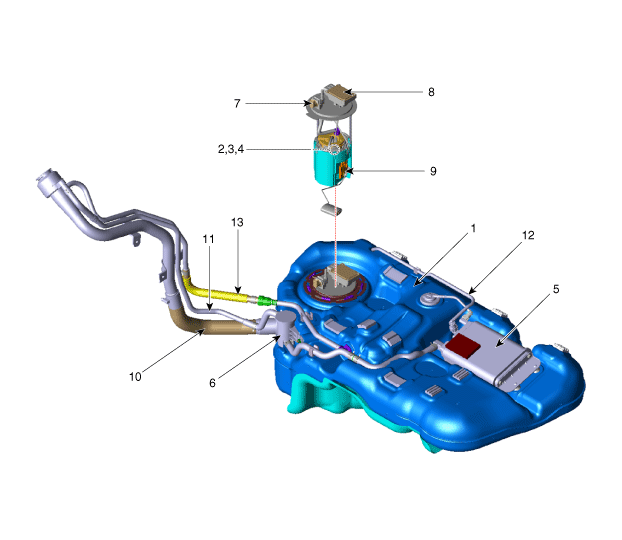

EINBAULAGE DER KOMPONENTEN

1. KRAFTSTOFFTANK
2. Kraftstoffpumpe
3. KRAFTSTOFFFILTER
4. Kraftstoffdruckregler
5. Aktivkohlebehälter
6. Luftfilter im Kraftstofftank
7. Kraftstoffdrucksensor

8. Kraftstoffpumpen-Steuermodul (FPCM)
9. Tankgeber (FLS)
10. Kraftstoffeinfüllschlauch
11. Entlüftungsschlauch
12. Dampfschlauch
13. Ausgleichsschlauch

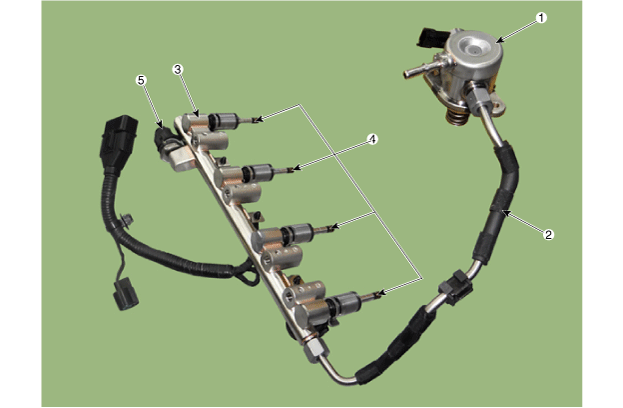

[Hochdruck-Kraftstoffleitung]

1. Hochdruckpumpe
2. Hochdruck-Kraftstoffleitung

3. Zuführleitung
4. Injektor

•

Wenn die Hochdruck-Kraftstoffpumpe, die Kraftstoffleitung, die Zufuhrleitung oder der Injektor sofort nach dem Abstellen des Motors entfernt werden, besteht Verletzungsgefahr durch herausspritzenden, unter hohem Druck stehenden Kraftstoff. Daher muss zuerst der Restdruck in der Hochdruck-Kraftstoffleitung unter Beachtung des Abschnitts "Verfahren zum Ablassen des Rest-Kraftstoffdrucks" im entsprechenden Werkstatthandbuch abgelassen werden, bevor das Hochdruck-Kraftstoffsystem ausgebaut wird.
