Kia Sportage: Lenkrad / Beheiztes Lenkrad Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Lenkung / Lenkrad / Beheiztes Lenkrad Schematische darstellungen

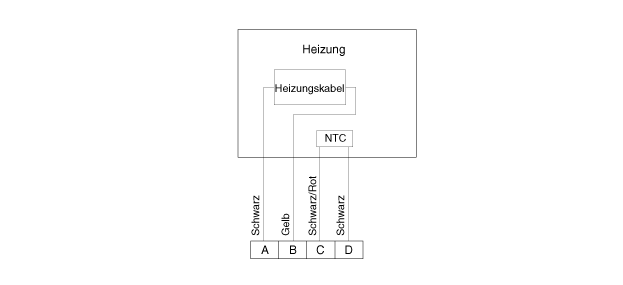

SCHALTPLAN

KLEMMENBESCHREIBUNG

Gehäuse	Stift	FUNKTION	Kabelfarbe
PAD	a	Masse	Schwarz
	b	HEIZUNG	GELB
	c	NTC-	Schwarz / Rot
	D	NTC-	Schwarz

Beheiztes Lenkrad Beschreibung und bedienung

Beschreibung Bei manueller Auswahl bietet das Lenkradheizungssystem durch Erwärmen des Lenkrads einen erhöhten Komfort für den Fahrer. Beheizte Unterlage Technis ...

Beheiztes Lenkrad Reparaturverfahren

PRÜFUNG 1. Widerstand von NTC und Heizunterlage messen. NTC-Widerstand (Schwarz/Rot, Schwarz) - 10,0 kΩ ± 10% (22 °C ±1 °C) Widerstand des ...
