Kia Sportage: Motorsteuersystem / CVVT-Ölregelventil (OCV) Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Motorsteuerung/Kraftstoffsystem / Motorsteuersystem / CVVT-Ölregelventil (OCV) Schematische darstellungen

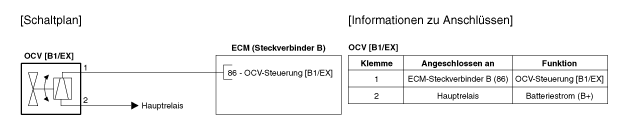

Schaltplan

Informationen zur Klemme

Klemmendarstellung

KLEMMENBESCHREIBUNG

Nr.	FUNKTION	ANGESCHLOSSEN AN
1	Ölregelventil (OCV) [Reihe1/Auslass]-Steuerung	ECM-Steckverbinder B (86)
2	Batteriestrom (B+)	HAUPTRELAIS
