Kia Sportage: Auspuff-Abgasreinigungssystem / CVVT-System (Stufenlos variable Ventilsteuerung) Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Abgaskontrollsystem / Auspuff-Abgasreinigungssystem / CVVT-System (Stufenlos variable Ventilsteuerung) Schematische darstellungen

Schaltplan

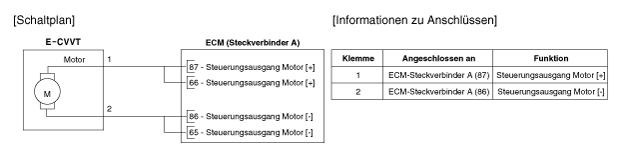

E-CVVT-Motor [Reihe1/Einlass]

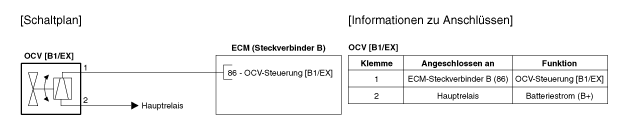

CVVT-Ölregelventil (OCV) [Reihe 1/Auslass]

CVVT-System (Stufenlos variable Ventilsteuerung) Beschreibung und bedienung

Beschreibung Die stufenlos verstellbare Ventilsteuerung (CVVT) verstellt die Ventilsteuerung des Auslassventils in Richtung Früh oder Spät in Übereinstimmung mit dem ECM-Steuersi ...

CVVT-System (Stufenlos variable Ventilsteuerung) Reparaturverfahren

PRÜFUNG E-CVVT-Motor [Reihe1/Einlass] Siehe Motorsteuerung / Kraftstoffsystem - "E-CVVT-Motor" CVVT-Ölregelventil (OCV) [Reihe 1/Auslass] Sie ...
