Kia Sportage: Motorsteuersystem / E-CVVT-Motor Beschreibung und bedienung

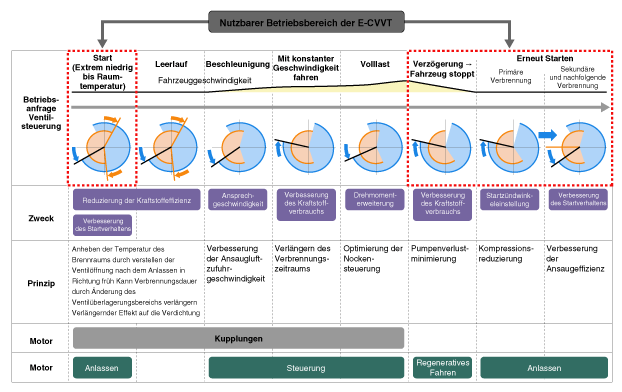

E-CVVT steht für elektrisch stufenlos verstellbare Ventilsteuerung. Befindet sich an der Einlassnockenwelle des Motors und benutzt die Motordrehung zur Steuerung des Drehwinkels der Nockenwelle relativ zur Drehung der Kurbelwelle unabhängig vom Motordruck. Die E-CVVT steuert die Stromzufuhr zum Gleichstrommotor (Tastverhältnissignal) für eine präzisere Steuerung des Systems verglichen mit dem früher verwendeten Drucktyp, um die Reaktionsgeschwindigkeit des Nockens zu erhöhen, die Starteigenschaften zu verbessern und den Ausstoß von Abgas zu reduzieren. Außerdem wird der Betriebsbereich (Ventilöffnungswinkel) des Einlassventils erweitert. Daher werden Leistung und Kraftstoffverbrauch verbessert.

E-CVVT-Motor Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT Der Erscheinungsbild des E-CVVT ist ähnlich wie das des hydraulischen CVVT. Der Steckverbinder zum Antrieb des DC-Motors und die Schutzabdeckung, die den Mot ...

E-CVVT-Motor Schematische darstellungen

Schaltplan ...
