Kia Sportage: Feststellbremssystem / Elektrische Feststellbremse (EPB) Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Bremsanlage / Feststellbremssystem / Elektrische Feststellbremse (EPB) Schematische darstellungen

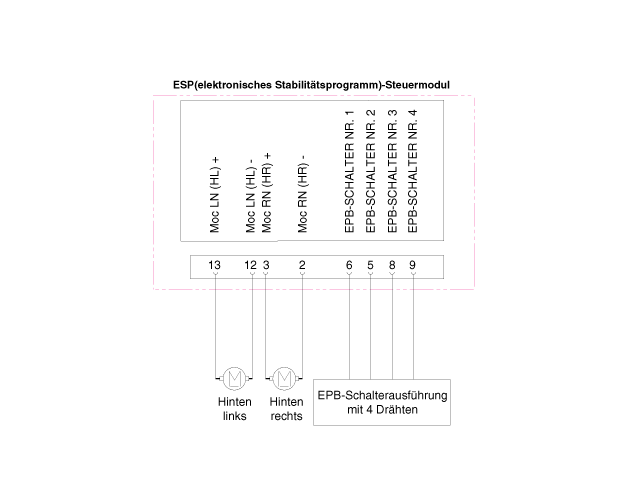

Schematische Darstellungen

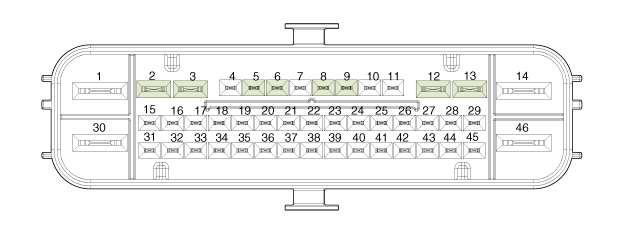

KLEMMENBESCHREIBUNG

Pin-NR.
FUNKTION
Pin-NR.
FUNKTION
2
RR Motormasse
8
EPS Signal Nr. 3
3
RR-Gebläsemotor
9
EPS Signal Nr. 4
5
EPS Signal Nr. 1
12
RL Motormasse
6
EPS Signal Nr. 2
13
RL-Gebläsemotor

Elektrische Feststellbremse (EPB) Bauteile und bauteile-Übersicht
BAUTEILE-ÜBERSICHT 1. ESP (Elektronische Stabilitätshilfe)-Steuermodul 2. EPB-Schalter 3. Elektronische Feststellbremse (EPB) lösen ...

Elektrische Feststellbremse (EPB) Reparaturverfahren
EINSTELLUNG EPB-Freigabe 1. Zündung ausschalten und Batterieminuspol (-) abklemmen. 2. GDS an den Diagnosestecker unter dem Armatur ...
