Kia Sportage (QL) Reparaturanleitung / Elektrische Anlage / AVN-System / Externer verstärker Bauteile und bauteile-Übersicht

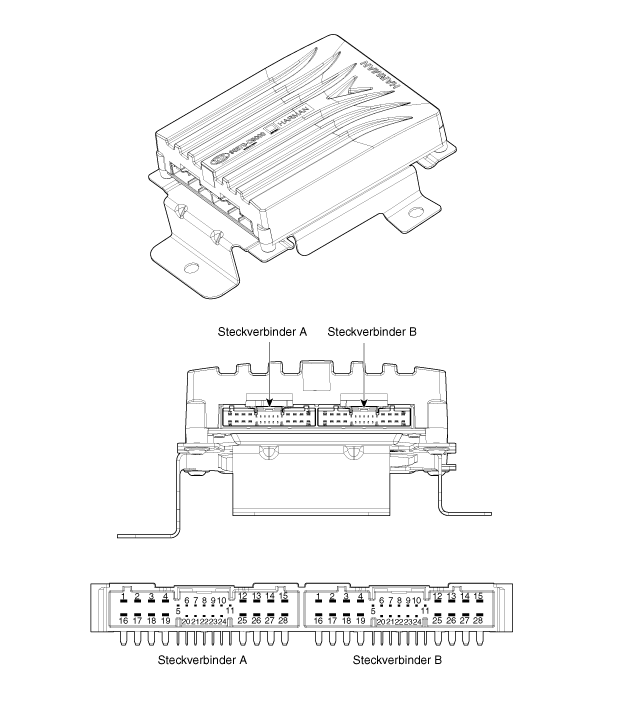

BAUTEILE-ÜBERSICHT

BELEGUNG DER STECKERKLEMMEN

Nr.	STECKER A	Nr.	STECKER B
1	Batterie (+)	1	Subwoofer2 (-)
2	Batterie (+)	2	Subwoofer1 (-)
3	Batterie (+)	3	Hochtöner vorne rechts (-)
4	Batterie (+)	4	Hochtöner vorne links (-)
5	-	5	-
6	Multimedia CAN (High)	6	-
7	Multimedia CAN (Low)	7	-
8	ACC	8	-
9	Navigation Sprache (+)	9	-
10	-	10	-
11	-	11	-
12	-	12	Türlautsprecher hinten rechts (-)
13	-	13	Türlautsprecher hinten links (-)
14	-	14	Mittlerer Lautsprecher vorne (-)
15	-	15	-
16	Masse	16	Subwoofer2 (-)
17	Masse	17	Subwoofer1 (-)
18	Masse	18	Hochtöner vorne rechts (-)
19	Masse	19	Hochtöner vorne links (-)
20	SPDIF (High)	20	-
21	SPDIF (Low)	21	-
22	SPDIF (Masse)	22	-
23	Navigation Sprache (+)	23	-
24	-	24	-
25	-	25	Türlautsprecher hinten rechts (-)
26	-	26	Türlautsprecher hinten links (-)
27	-	27	Mittlerer Lautsprecher vorne (-)
28	-	28	-

Lautsprecher Reparaturverfahren

PRÜFUNG Fehlersuche bei den Lautsprechern Beim Umgang mit den Lautsprechern: • ...

Externer verstärker Reparaturverfahren

Ausbau 1. Batteriemassekabel abklemmen. 2. Die rechte Kofferraum-Seitenverkleidung ausbauen. (Siehe Karosserie - "Kofferra ...
