Kia Sportage: Audio / Fernbedienung für das Audio-System Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Elektrische Anlage / Audio / Fernbedienung für das Audio-System Schematische darstellungen

Schaltplan

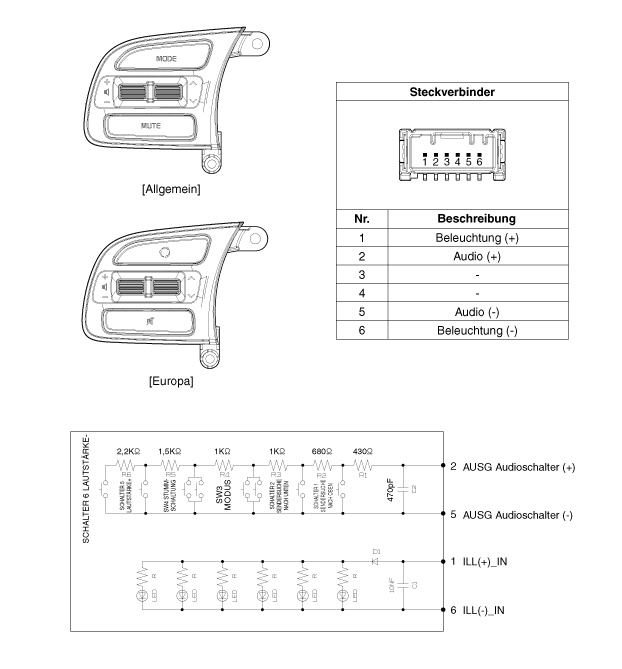

[Audio]

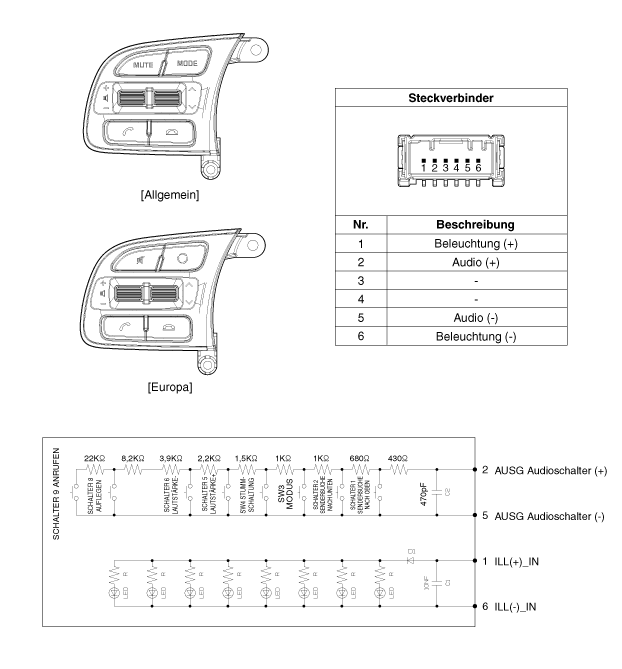

[Audio + Bluetooth]

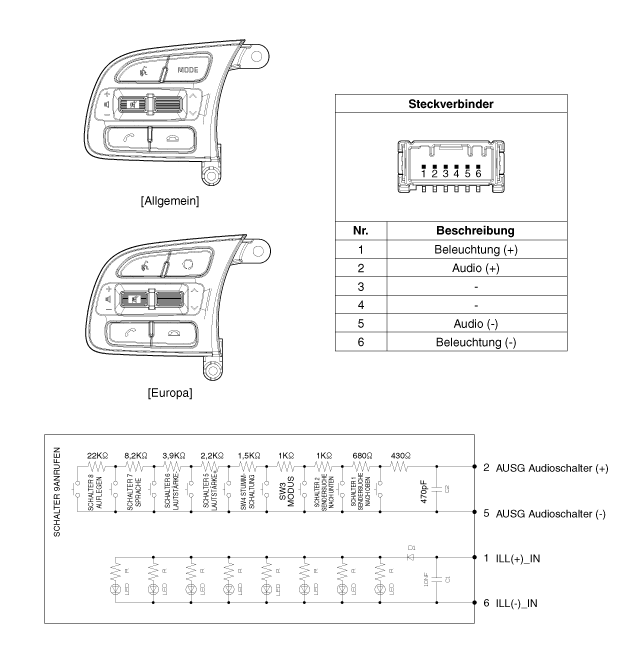

[Audio + Bluetooth + Sprache]

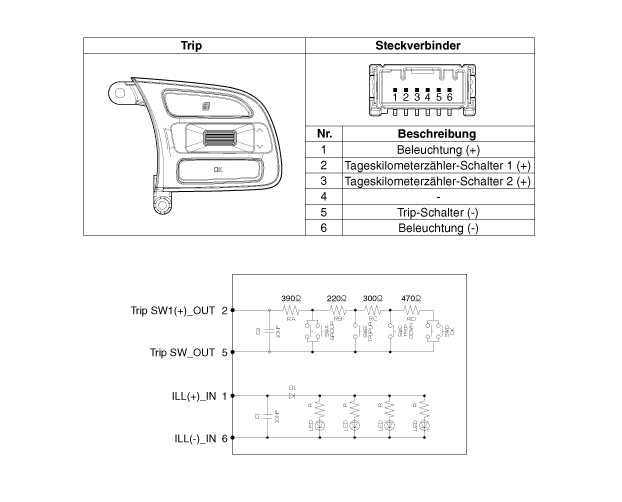

[Trip]

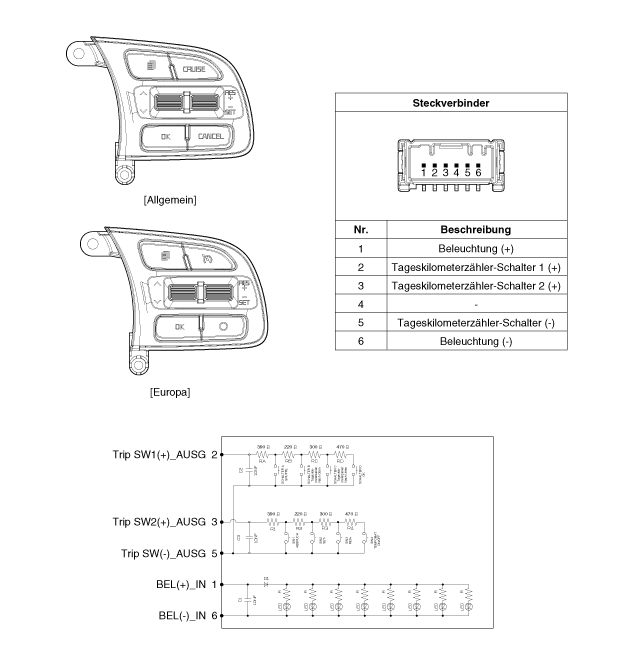

[Tageskilometerzähler + ACC]

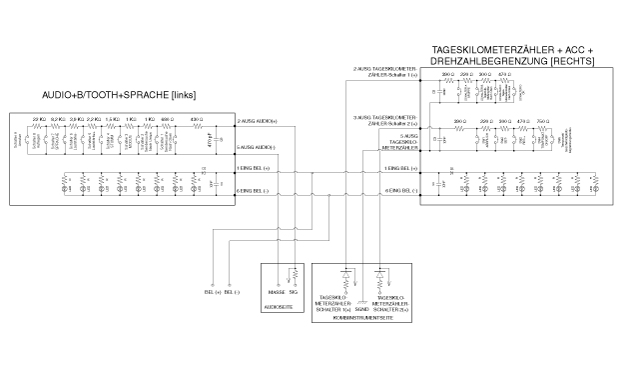

[Tageskilometerzähler + ACC + Drehzahlbegrenzer]

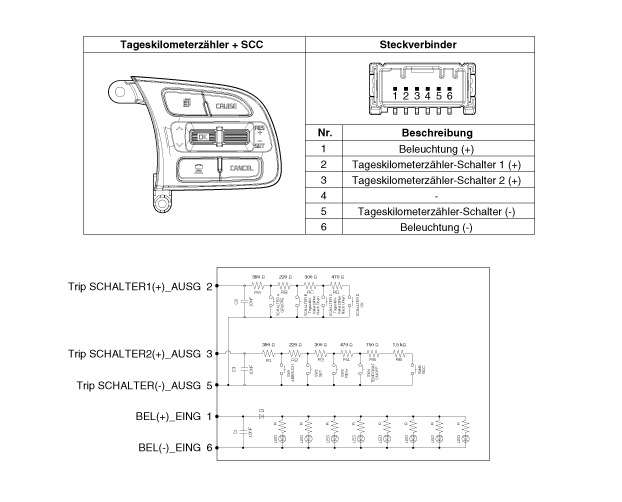

[Tageskilometerzähler + SCC]

Fernbedienung für das Audio-System Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT 1. Fernbedienungsschalter links (Audio + Freisprecheinrichtung) 2. Fernbedienungsschalter rechts (Tempomat + Bordcomputer) ...

Fernbedienung für das Audio-System Reparaturverfahren

PRÜFUNG 1. Auf Widerstand zwischen den Klemmen in jeder Schalterposition (links) prüfen. [LH : Audio + Freisprechanlage] ...
