Kia Sportage: Steuerung / Heizungs- und Klimaanlagen-Steuergerät (Manuell) Bauteile und bauteile-Übersicht

Kia Sportage (QL) Reparaturanleitung / Heizung, Lüftung und Klimaanlage / Steuerung / Heizungs- und Klimaanlagen-Steuergerät (Manuell) Bauteile und bauteile-Übersicht

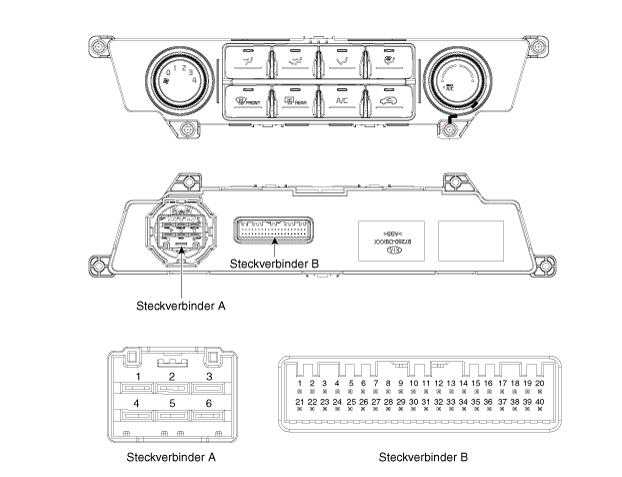

BAUTEILE-ÜBERSICHT

BELEGUNG DER STECKERKLEMMEN

Stecker	STIFT-Nr.	FUNKTION	Stecker	STIFT-Nr.	FUNKTION
a	1	Niedrig	b	18	BEL - (RHEO)
	2	Gemeinsam		19	Sensormasse
	3	Masse		20	Masse
	4	Gebläsestufe 'mittel/langsam'		21	Batterie (+)
	5	Gebläsestufe 'mittel/hoch'		22	IGN2
	6	hoch		23	Schlussleuchte (BEL+)
b	1	Strom ISG (+)		24	Sensor Ref (+5 V)
	2	IGN1		25	-
	3	-		26	-
	4	Modus-Stellantrieb (Lüftung)		27	Signal Max. Gebläse Ein
	5	Modus-Stellantrieb (DEF)		28	Heckscheibenheizungsschalter
	6	Temperatur-Stellantrieb (Kühl)		29	-
	7	Temperatur-Stellantrieb (Warm)		30	-
	8	Einlass-Stellantrieb (Frischluft)		31	HTD
	9	Einlass-Stellantrieb (Umluft)		32	Sperre Aus (+)
	10	Verdampfertemperatursensor (+)		33	PTC-Relais 2 (nur Diesel)
	11	Außentemperatursensor (+)		34	PTC-Relais 3 (nur Diesel)
	12	Modus-Stellantrieb F/B		35	Signal PTC EIN (nur Diesel)
	13	Temperaturstellantrieb F/B		36	Signal Gebläse Ein
	14	Einlass-Stellantrieb F/B		37	-
	15	C_CAN HIGH		38	ECV (-)
	16	C_CAN LOW		39	Masse ECV (-)
	17	-		40	Masse
