Kia Sportage: Motorsteuersystem / Injektor Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Motorsteuerung/Kraftstoffsystem / Motorsteuersystem / Injektor Schematische darstellungen

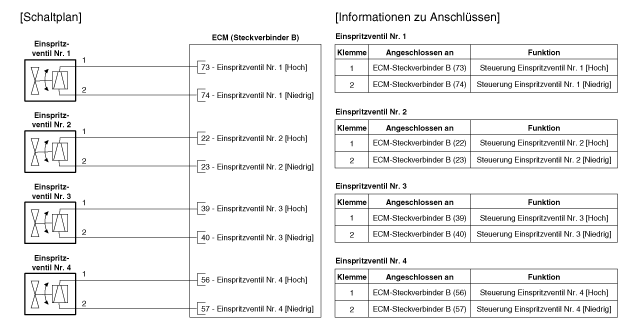

Schaltplan

KABELSTECKER

Injektor Beschreibung und bedienung

Beschreibung Das GDI-Einspritzventil entspricht im Wesentlichen einem normalen Einspritzventil, spritzt den Kraftstoff aber mit einem wesentlich höheren Druck direkt in den Bren ...

Injektor Reparaturverfahren

PRÜFUNG 1. Zündung ausschalten. 2. Injektor-Stecker abklemmen. 3. Den Widerstand zwischen den Einspritz ...
