Kia Sportage: Anzeiger und messuhren / Instrumentenblock Bauteile und bauteile-Übersicht

Kia Sportage (QL) Reparaturanleitung / Elektrische Anlage / Anzeiger und messuhren / Instrumentenblock Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT

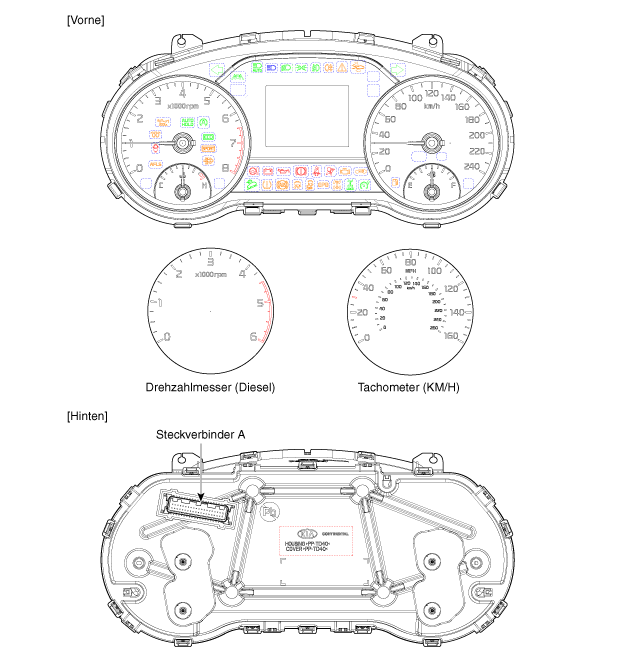

[Standardtyp (3,5")]

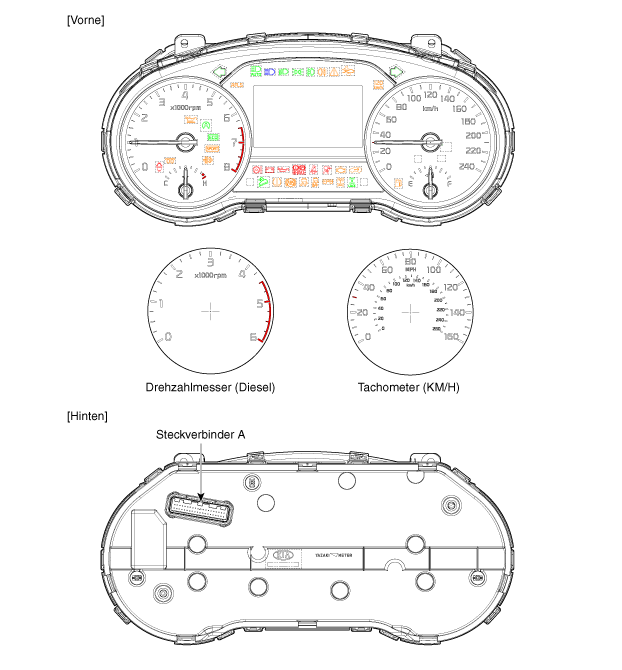

[Super Vision-Typ (4,3")]

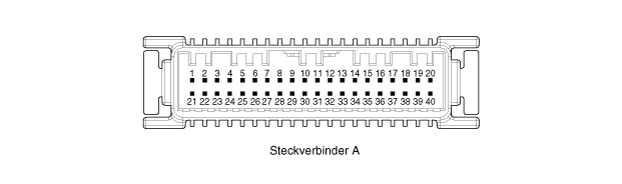

BELEGUNG DER STECKERKLEMMEN

Nr.	Beschreibung	Nr.	Beschreibung
1	Masse	21	Trip-Schalter (-)
2	Beleuchtung (-)	22	Trip-Schalter 1 (+)
3	Rheostatschalter (nach unten)_Eingang	23	Trip-Schalter 2 (+)
4	Rheostatschalter (nach oben)_Eingang	24	Automatikgetriebe (Position 'P')
5	-	25	Automatikgetriebe (Position 'R')
6	-	26	Automatikgetriebe (Position 'N')
7	Water separator (+)_Input	27	Automatikgetriebe (Position 'D')
8	Oil press switch (-)_Input (Gasoline only)	28	Automatikgetriebe (Position 'S')
9	Alternator (-)_Input (Gasoline only)	29	Multimedia CAN (Low)
10	Active ECO_lnput	30	Multimedia CAN (High)
11	Driver mode switch_Input (nur AT)	31	Alternator (-)_Output
12	Wegfahrsperreneingang	32	Fahrwerk CAN [High]
13	Washer level low_Input	33	Fahrwerk CAN [Low]
14	Eingangssignal Tankgeber (-)	34	Cluster speaker (-)_Output
15	Fuel sender supply (+)_Output (FFV only)	35	Cluster speaker (-)_Output
16	Eingangssignal Tankgeber (-)	36	Masse
17	Ausgang Fahrzeuggeschwindigkeitssensor	37	Masse
18	SPERRE Ausgang	38	Eingang, LDC (B+)
19	Eingangssignal Airbag (+)	39	IGN.1
20	Eingangssignal Schlussleuchte	40	Batterie (+)

Anzeiger und messuhren

...

Instrumentenblock Schematische darstellungen

Schaltplan [Allgemeiner Sollwert] [Allgemeine Überwachung] ...
