Kia Sportage: Klimasystem / Kompressor Bauteile und bauteile-Übersicht

Kia Sportage (QL) Reparaturanleitung / Heizung, Lüftung und Klimaanlage / Klimasystem / Kompressor Bauteile und bauteile-Übersicht

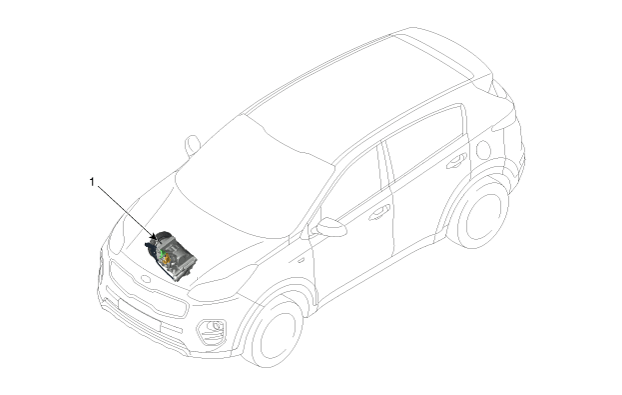

BAUTEILE-ÜBERSICHT

1. Kompressor

BAUTEILE-ÜBERSICHT

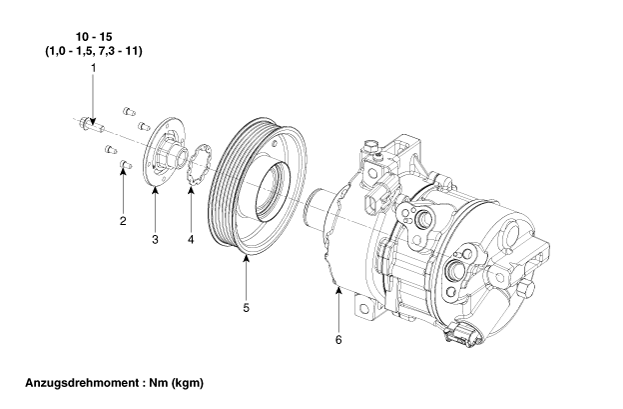

[THETA-Motor]

1. Kupplungsschraube
2. Begrenzerschraube
3. Begrenzer- und Nabeneinheit

4. Sicherungsring
5. Riemenscheibe
6. Kompressoreinheit

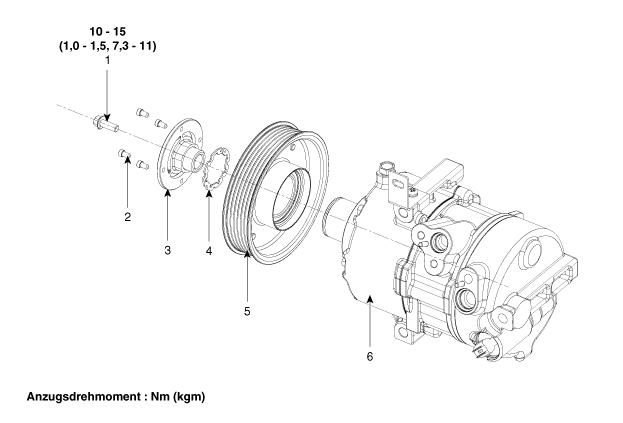

[R-Motor]

1. Kupplungsschraube
2. Begrenzerschraube
3. Begrenzer- und Nabeneinheit

4. Sicherungsring
5. Riemenscheibe
6. Kompressoreinheit

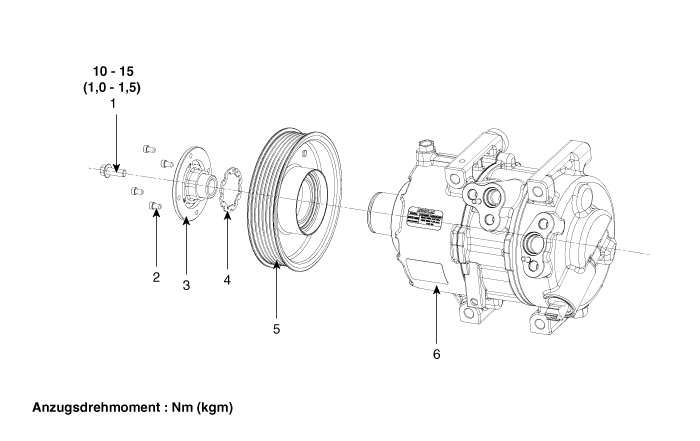

[NU Motor]

1. Kupplungsschraube
2. Begrenzerschraube
3. Begrenzer- und Nabeneinheit

4. Sicherungsring
5. Riemenscheibe
6. Kompressoreinheit
