Kia Sportage: Motorsteuersystem / Kraftstoffdruckregelventil (FPCV) Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Motorsteuerung/Kraftstoffsystem / Motorsteuersystem / Kraftstoffdruckregelventil (FPCV) Schematische darstellungen

Schaltplan

Informationen zur Klemme

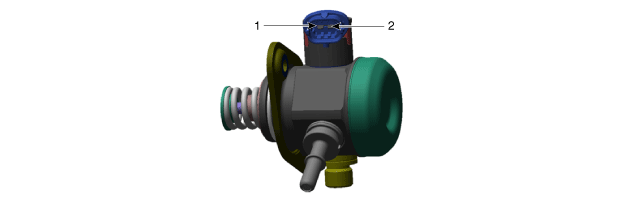

Klemmendarstellung

KLEMMENBESCHREIBUNG

Nr.	FUNKTION	ANGESCHLOSSEN AN
1	Steuerung Kraftstoffdruckregelventil (FPCV) [Niedrig]	ECM-Steckverbinder B (91)
2	Steuerung Kraftstoffdruckregelventil (FPCV) [Hoch]	ECM-Steckverbinder B (90)

Kraftstoffdruckregelventil (FPCV) Beschreibung und bedienung

Beschreibung Das Kraftstoff-Druckregelventil ist in der Hochdruckpumpe eingebaut und steuert den Kraftstofffluss in die Einspritzventile basierend auf dem Signal, das das ECM auf ...

Kraftstoffdruckregelventil (FPCV) Reparaturverfahren

PRÜFUNG 1. Zündung ausschalten und Massekabel (-) der Batterie abklemmen. 2. Stecker des Kraftstoff-Druckregelventils abklemmen. ...
