Kia Sportage: Motorsteuersystem / Nockenwellensensor (CMPS) Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Motorsteuerung/Kraftstoffsystem / Motorsteuersystem / Nockenwellensensor (CMPS) Schematische darstellungen

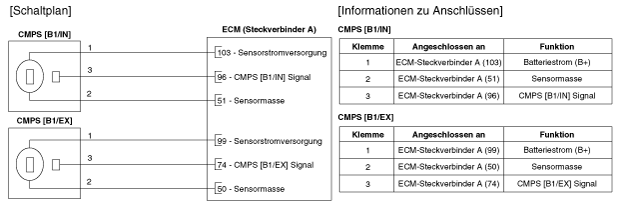

Schaltplan

Nockenwellensensor (CMPS) Beschreibung und bedienung

Beschreibung Der Nockenwellensensor (CMPS) ist ein Hall-Sensor und erfasst die Stellung der Nockenwelle über ein Hall-Element. Er ist mit dem Kurbelwinkelsensor (CKPS) verbund ...

Nockenwellensensor (CMPS) Reparaturverfahren

PRÜFUNG 1. CMPS- und CKPS-Signalwellenform mit einem KDS/GDS prüfen. Spezifikation: Mit "WELLENFORM" fortfahren ...
