Kia Sportage: BCM (Karosserie-Steuermodul) / Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Elektrische Anlage / BCM (Karosserie-Steuermodul) / Schematische darstellungen

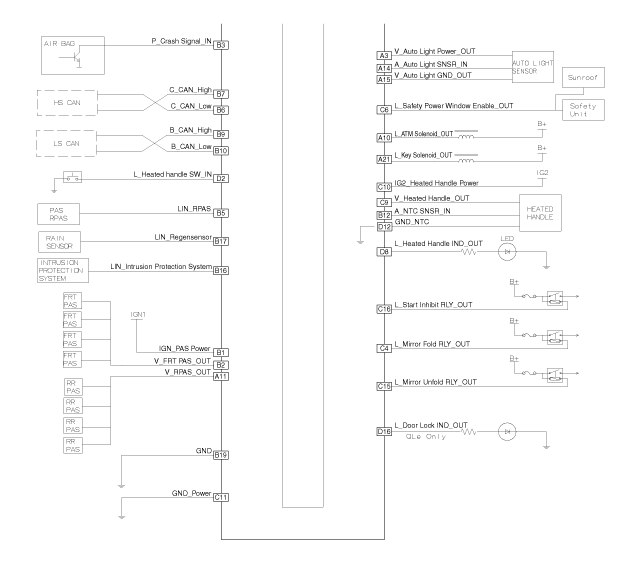

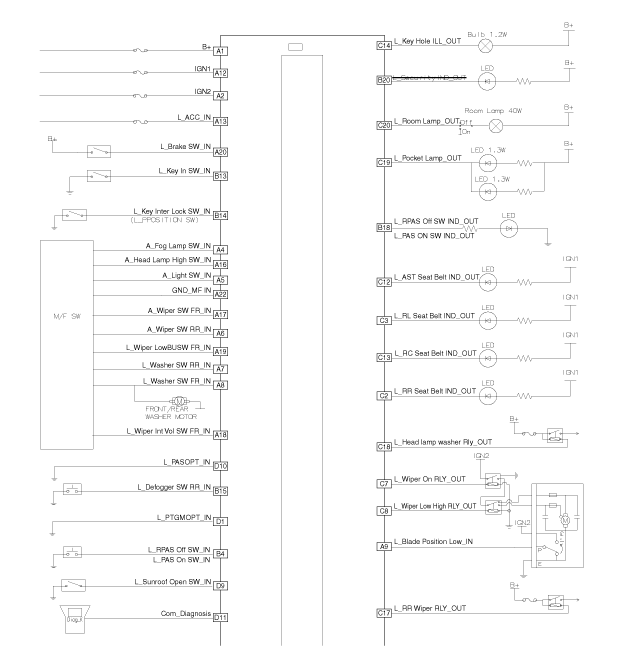

Schaltplan

Bauteile und bauteile-Übersicht

BAUTEILE-ÜBERSICHT BELEGUNG DER STECKERKLEMMEN Nr. STECKER A Steckverbinder B Steckverbinder C Steckverbinder D ...

Beschreibung und bedienung

Beschreibung Karosserie-Steuermodul (BCM)-Funktion Nr. Pos. Beschreibung 1 Mit Waschanlage verbundener Wischer ...
