Kia Sportage: Kraftstoffverdampfungssystem / Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Abgaskontrollsystem / Kraftstoffverdampfungssystem / Schematische darstellungen

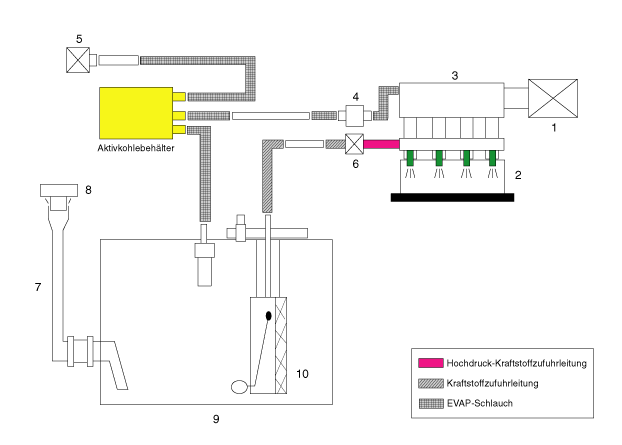

SCHALTPLAN

1. Luftfilter
2. Zuführleitung & Injektor
3. Motor
4. Spülluftsteuermagnetventil (PCSV)
5. Luftfilter im Kraftstofftank
6. Hochdruckkraftstoffpumpe
7. Kraftstoffeinfüllschlauch
8. Tankdeckel
9. Kraftstofftank
10. Niederdruck-Kraftstoffpumpe

Aktivkohlebehälter
Der Behälter ist mit Aktivkohle gefüllt und absorbiert den verdampften Dampf im Kraftstofftank. Der angesammelte Kraftstoffdampf im Aktivkohlefilter wird vom ECM/PCM in den Ansaugkrümmer gesaugt, wenn die entsprechenden Bedingungen eingestellt sind.
SPÜLMAGNETVENTIL (PCSV)
Das Spülmagnetventil (PCSV) ist in den Kanal eingebaut, der Aktivkohlebehälter und Ansaugkrümmer miteinander verbindet. Das Magnetventil ist ein Funktionskontrollventil und wird über das ECM/PCM-Signal betätigt.
Zum Saugen des absorbierten Dampfes in den Ansaugkrümmer öffnet das ECM/PCM das PCSV, andernfalls bleibt der Kanal geschlossen.
Tankdeckel
Ein Knarrenmechanismus am Tankdeckel verhindert, dass der Tankdeckel fehlerhaft aufgeschraubt wird und hierdurch der Tankstutzen komplett verschlossen wird. Sobald beim Aufschrauben des Tankdeckels die Tankdeckeldichtung am Tankstutzen anliegt, erzeugt der Mechanismus laute Klickgeräusche, die den ordnungsgemäßen Sitz des Tankdeckels anzeigen.
