Kia Sportage: Kraftstoffverdampfungssystem / Spülmagnetventil (PCSV) Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Abgaskontrollsystem / Kraftstoffverdampfungssystem / Spülmagnetventil (PCSV) Schematische darstellungen

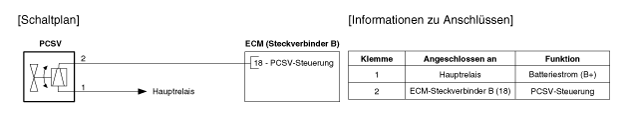

Schaltplan

Informationen zur Klemme

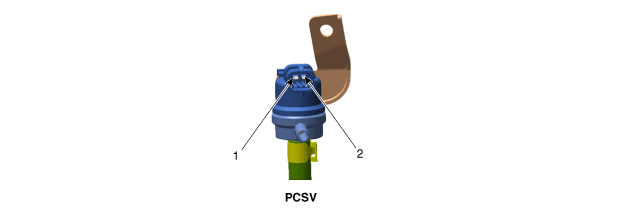

Klemmendarstellung

KLEMMENBESCHREIBUNG

Nr.	FUNKTION	ANGESCHLOSSEN AN
1	Batteriestrom (B+)	HAUPTRELAIS
2	Steuerung Regenerierventil (PCSV)	ECM-Steckverbinder B (18)
