Kia Sportage: Motorsteuersystem / Spülmagnetventil (PCSV) Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Motorsteuerung/Kraftstoffsystem / Motorsteuersystem / Spülmagnetventil (PCSV) Schematische darstellungen

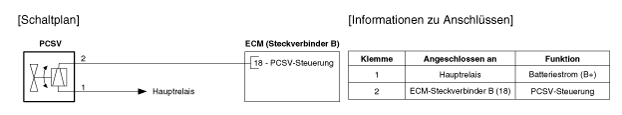

Schaltplan

Informationen zur Klemme

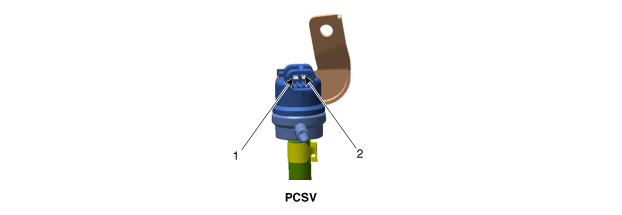

Klemmendarstellung

KLEMMENBESCHREIBUNG
Nr.
FUNKTION
ANGESCHLOSSEN AN
1
Batteriestrom (B+)
HAUPTRELAIS
2
Steuerung Regenerierventil (PCSV)
ECM-Steckverbinder B (18)
