Kia Sportage: Elektrische Außenspiegel / Spiegelschalter Bauteile und bauteile-Übersicht

Kia Sportage (QL) Reparaturanleitung / Elektrische Anlage / Elektrische Außenspiegel / Spiegelschalter Bauteile und bauteile-Übersicht

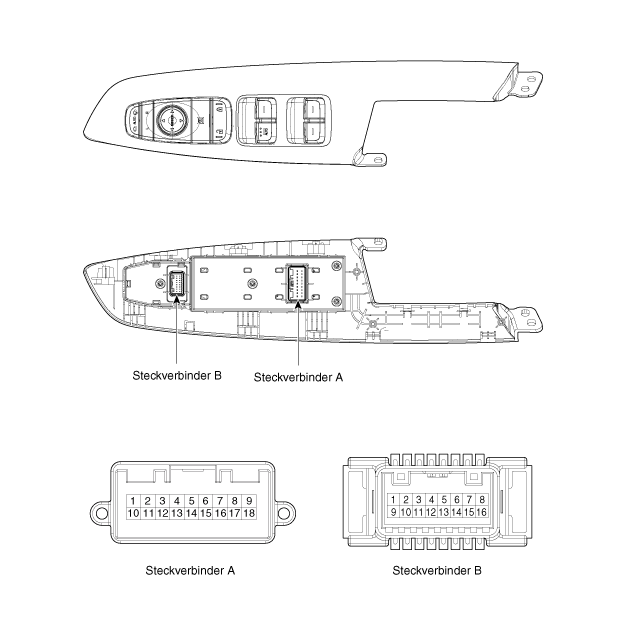

BAUTEILE-ÜBERSICHT

BELEGUNG DER STECKERKLEMMEN
[Stecker A]
[Fensterheberschalter, Fahrerseite (Sicherheit)]
Nr.
Beschreibung
Nr.
Beschreibung
1
Fensterheberschalter rechts (Verriegeln)
10
Batterie rechts (+)
2
Fensterheber vorne rechts (Schließen)
11
Fensterheber hinten rechts (Schließen)
3
Fensterheber vorne rechts (Öffnen)
12
Elektrischer Fensterheber rechts hinten "down"
4
-
13
Schlussleuchte
5
Türverriegelungsschalter
14
Türentriegelungsschalter
6
Fensterheber vorne links (Auto)
15
Batterie (+) links
7
Fensterheber vorne links (Schließen)
16
Elektrischer Fensterheber hinten links "up"
8
Fensterheber vorne links (Öffnen)
17
Elektrischer Fensterheber hinten links "down"
9
Fensterheberschalter links (Verriegeln)
18
Masse

(Fensterheberschalter Fahrerseite (Sicherheit) + Türverriegelungskontrollleuchte)
Nr.
Beschreibung
Nr.
Beschreibung
1
Fensterheberschalter rechts (Verriegeln)
10
Batterie rechts (+)
2
Fensterheber vorne rechts (Schließen)
11
Fensterheber hinten rechts (Schließen)
3
Fensterheber vorne rechts (Öffnen)
12
Elektrischer Fensterheber rechts hinten "down"
4
Türverriegelungsanzeige
13
Schlussleuchte
5
Türverriegelungsschalter
14
Türentriegelungsschalter
6
Fensterheber vorne links (Auto)
15
Batterie (+) links
7
Fensterheber vorne links (Schließen)
16
Elektrischer Fensterheber hinten links "up"
8
Fensterheber vorne links (Öffnen)
17
Elektrischer Fensterheber hinten links "down"
9
Fensterheberschalter links (Verriegeln)
18
Masse

(Fensterheberschalter (Autom. Öffnen))
Nr.
Beschreibung
Nr.
Beschreibung
1
Fensterheberschalter rechts (Verriegeln)
10
Batterie rechts (+)
2
Fensterheber vorne rechts (Schließen)
11
Fensterheber hinten rechts (Schließen)
3
Fensterheber vorne rechts (Öffnen)
12
Elektrischer Fensterheber rechts hinten "down"
4
-
13
Schlussleuchte
5
Türverriegelungsschalter
14
Türentriegelungsschalter
6
-
15
Batterie (+) links
7
Fensterheber vorne links (Schließen)
16
Elektrischer Fensterheber hinten links "up"
8
Fensterheber vorne links (Öffnen)
17
Elektrischer Fensterheber hinten links "down"
9
Fensterheberschalter links (Verriegeln)
18
Masse

(Fensterheberschalter (Autom. Öffnen) + Türverriegelungskontrollleuchte)
Nr.
Beschreibung
Nr.
Beschreibung
1
Fensterheberschalter rechts (Verriegeln)
10
Batterie rechts (+)
2
Fensterheber vorne rechts (Schließen)
11
Fensterheber hinten rechts (Schließen)
3
Fensterheber vorne rechts (Öffnen)
12
Elektrischer Fensterheber rechts hinten "down"
4
Türverriegelungsanzeige
13
Schlussleuchte
5
Türverriegelungsschalter
14
Türentriegelungsschalter
6
-
15
Batterie (+) links
7
Fensterheber vorne links (Schließen)
16
Elektrischer Fensterheber hinten links "up"
8
Fensterheber vorne links (Öffnen)
17
Elektrischer Fensterheber hinten links "down"
9
Fensterheberschalter links (Verriegeln)
18
Masse

[Stecker B]
(Ausführung ohne Spiegelklappfunktion)
Nr.
Beschreibung
Nr.
Beschreibung
1
-
9
Spiegelschalter vertikal
2
-
10
Spiegel links Common
3
-
11
Spiegelschalter horizontal links
4
-
12
Schlussleuchte
5
Masse (innen)
13
-
6
Masse (außen)
14
Spiegelschalter horizontal rechts
7
-
15
Spiegel rechts Common
8
-
16
ACC

(Ausführung mit Spiegelklappfunktion)
Nr.
Beschreibung
Nr.
Beschreibung
1
-
9
Spiegelschalter vertikal
2
-
10
Spiegel links Common
3
Spiegelausklappschalter
11
Spiegelschalter horizontal links
4
Spiegeleinklappschalter
12
Schlussleuchte
5
Masse (innen)
13
-
6
Masse (außen)
14
Spiegelschalter horizontal rechts
7
-
15
Spiegel rechts Common
8
-
16
ACC
