Beschreibung
Das Kraftstoffpumpensteuermodul (FPCM) befindet sich auf der rechten Seite im Kraftstofftank und steuert den Gleichstrommotor auf der Niederdruckseite der Kraftstoffpumpe. Das Modul vergleicht die vom Kraftstoffdrucksensor (FPS) gemessenen, momentanen Kraftstoffdruckdaten mit den Soll-Kraftstoffdruckdaten im ECM und erzeugt den Soll-Kraftstoffdruck durch Ansteuerung des Kraftstoffpumpenmotors und Regeln der Kraftstoffflussrate in der Niederdruck-Kraftstoffleitung zwischen den Nieder- und Hochdruck-Kraftstoffpumpen.

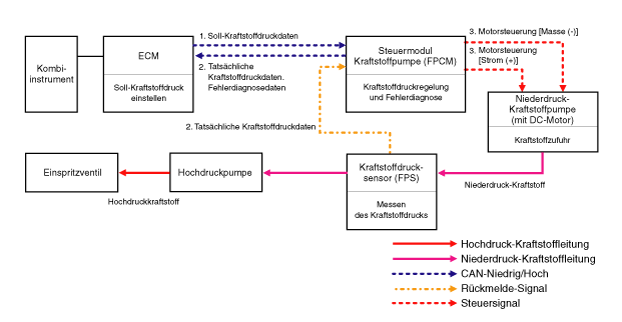

ARBEITSWEISE

1.
Das ECM liefert Daten über den Soll-Kraftstoffdruck über das CAN-Netzwerk an das FPCM.
2.
The FPS provides the FPCM with actual pressure information of the low pressure fuel line between the low and high pressure fuel pumps, and the FPCM forwards the information to the ECM.Also, the FPCM diagnoses faults in the FPCM, fuel pump motor and FPS and then provides the diagnosis information to the ECM.
3.
Das FPCM vergleicht den vom FPS gemessenen Ist-Kraftstoffdruck mit dem vom ECM vorgegebenen Soll-Kraftstoffdruck und steuert die Spannung, die an den Niederdruckkraftstoffpumpenmotor angelegt wird. Das FPCM regelt die Kraftstoffdurchflussrate durch Steuerung der Niederdruck-Kraftstoffpumpe, in Abhängigkeit von Motordrehzahl (1/min) und Fahrzeuglast.
