Kia Sportage: Hydrauliksystem / Ventilgehäuse Bauteile und bauteile-Übersicht

Kia Sportage (QL) Reparaturanleitung / Automatikgetriebesystem / Hydrauliksystem / Ventilgehäuse Bauteile und bauteile-Übersicht

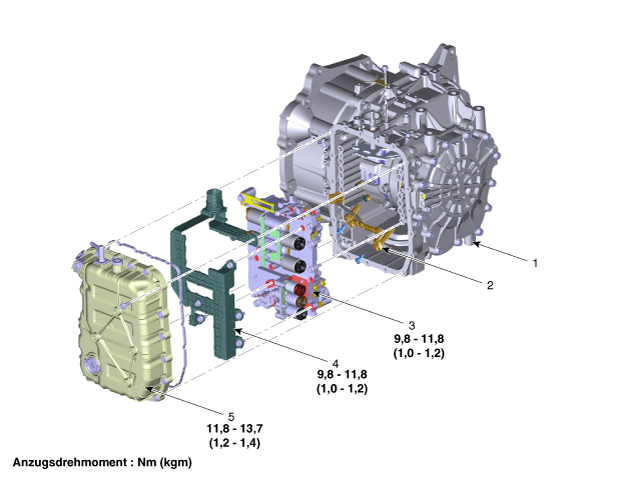

EINBAULAGE DER KOMPONENTEN

1. Automatikgetriebe
2. Eingangs-/Ausgangsdrehzahlsensor
3. Ventilgehäuse
4. Magnetventil-Steckverbindermodul
5. Ventilgehäuseabdeckung

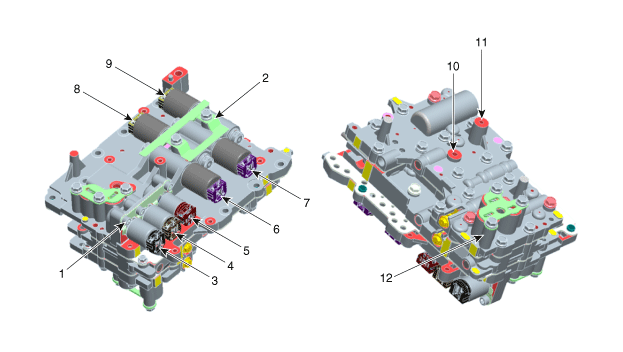

BAUTEILE-ÜBERSICHT

1. Magnetventilhalterung
2. Magnetventilhalterung
3. Leitungsdruckregelmagnetventil
4. Drehmomentwandler-Steuermagnetventil (T/CON)
5. EIN/AUS Magnetventil
6. Overdrive-Kupplungssteuermagnetventil (OD/C)
7. Underdrive-Bremsensteuermagnetventil (UD/B)
8. 35R Kupplungs-Steuermagnetventil (35R/C)
9. 26-Bremsensteuermagnetventil (26B)
10. LR/B-Durchlassöffnung
11. UD/B-Durchlassöffnung
12. Druckspeicher
