Kia Sportage (QL) Reparaturanleitung / Motorelektrik / Zündsystem / Zündspule Schematische darstellungen

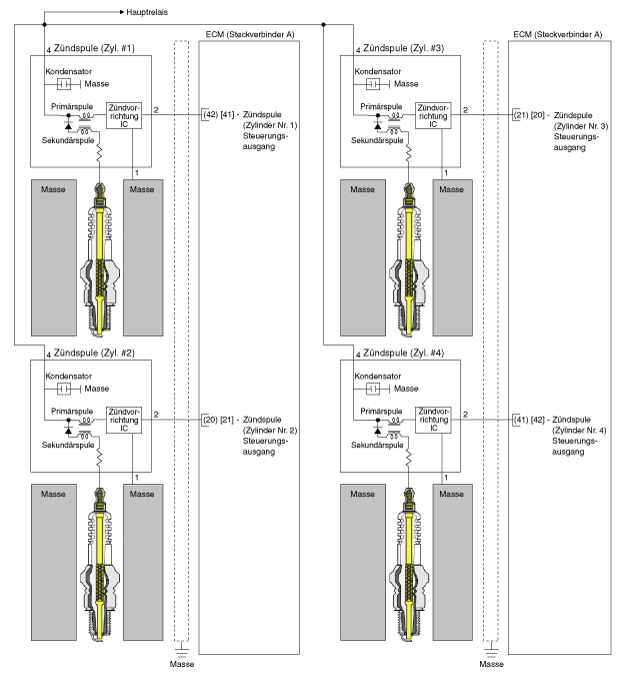

Schaltplan

•	( ) : Ohne Wegfahrsperre und Smartkey

•	[ ] : Mit Wegfahrsperre und Smartkey

Steckverbinder-Ansichten

Zündspule Klemmenfunktion

Zündspule (Zylinder Nr. 1)

Pin-Nr.	Beschreibung	ANGESCHLOSSEN AN
1	Masse	FAHRWERK
2	Steuerausgang Zündspule Nr. 1	ECM-Steckverbinder A (42) [41]
3	-
4	Batteriestrom (B+)	HAUPTRELAIS

Zündspule (Zylinder Nr. 2)

Pin-Nr.	Beschreibung	ANGESCHLOSSEN AN
1	Masse	FAHRWERK
2	Steuerausgang Zündspule Nr. 2	ECM-Steckverbinder A (20) [21]
3	-
4	Batteriestrom (B+)	HAUPTRELAIS

Zündspule (Zylinder Nr. 3)

Pin-Nr.	Beschreibung	ANGESCHLOSSEN AN
1	Masse	FAHRWERK
2	Steuerausgang Zündspule Nr. 3	ECM-Steckverbinder A (21) [20]
3	-
4	Batteriestrom (B+)	HAUPTRELAIS

Zündspule (Zylinder Nr. 4)

Pin-Nr.	Beschreibung	ANGESCHLOSSEN AN
1	Masse	FAHRWERK
2	Steuerausgang Zündspule Nr. 4	ECM-Steckverbinder A (41) [42]
3	-
4	Batteriestrom (B+)	HAUPTRELAIS

•	( ) : Ohne Wegfahrsperre und Smartkey

•	[ ] : Mit Wegfahrsperre und Smartkey

Zündspule Beschreibung und bedienung

Beschreibung Eine Zündspule ist eine Induktionsspule in einem Motorzündsystem, dass die niedrige Spannung der Batterie in die Hochspannung umwandelt, die benötigt wird, einen ...

Zündspule Reparaturverfahren

Ausbau 1. Zündung ausschalten und Batterieminuspol (-) abklemmen. 2. Motorabdeckung abbauen. 3. Zündspu ...
