Kia Sportage: Kraftstofffördersystem / Steuermodul Kraftstoffpumpe (FPCM) Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Motorsteuerung/Kraftstoffsystem / Kraftstofffördersystem / Steuermodul Kraftstoffpumpe (FPCM) Schematische darstellungen

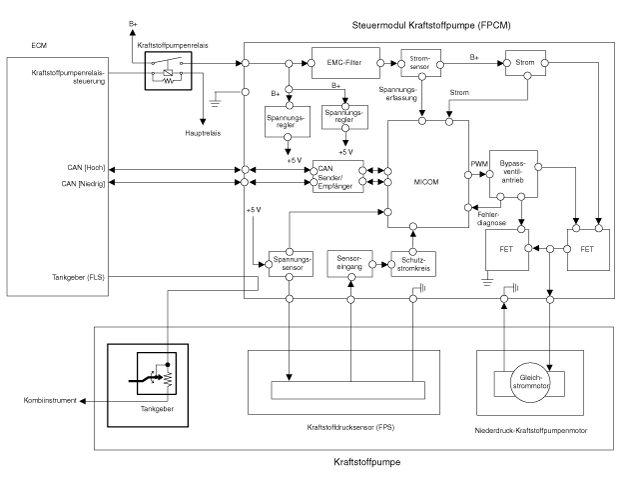

Schaltplan

Klemmendarstellung

KLEMMENBESCHREIBUNG

Pin-Nr.	Beschreibung
1	Masse Vorratsgeber
2	Eingangssignal Kraftstoffdrucksensor (FPS)
3	Masse Kraftstoffdrucksensor (FPS) (-)
4	Masse
5	CAN [NIEDRIG]
6	Tankgebersignal
7	-
8	Kraftstoffdrucksensor (FPS) Stromversorgung (+5 V)
9	CAN [HOCH]
10	Batteriestrom (B+)
