Kia Sportage: Fensterheber / Fensterheberschalter Schematische darstellungen

Schaltplan

FAHRERFENSTERHEBERSCHALTER

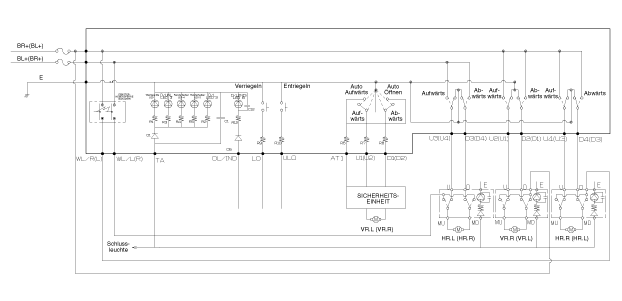

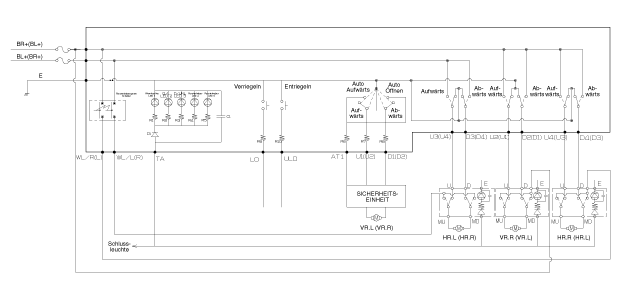

[Fensterheberschalter, Fahrerseite (Sicherheit)]

(Fensterheberschalter Fahrerseite (Sicherheit) + Türverriegelungskontrollleuchte)

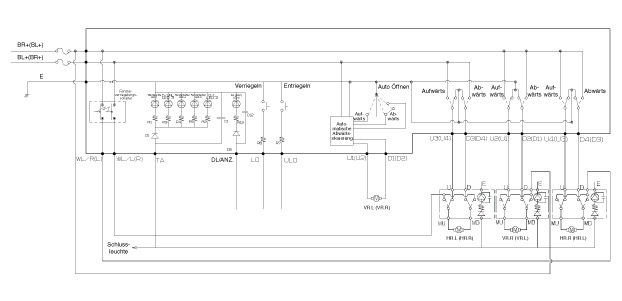

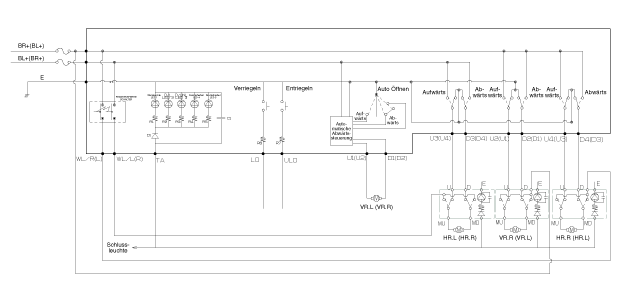

(Fensterheberschalter (Autom. Öffnen))

(Fensterheberschalter (Autom. Öffnen) + Türverriegelungskontrollleuchte)

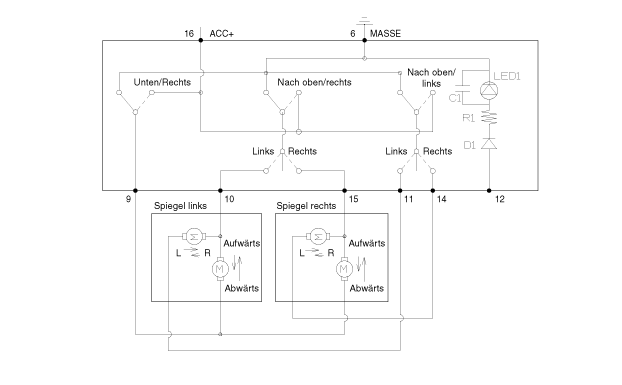

(Ausführung ohne Spiegelklappfunktion)

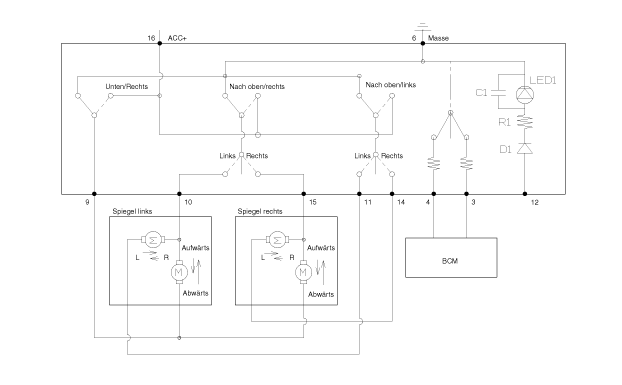

(Ausführung mit Spiegelklappfunktion)

BEIFAHRERFENSTERHEBERSCHALTER

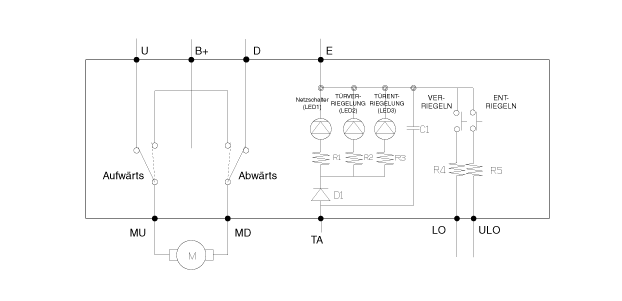

(Beifahrer-Fensterheberschalter (manuell + Türverriegelungsschalter))

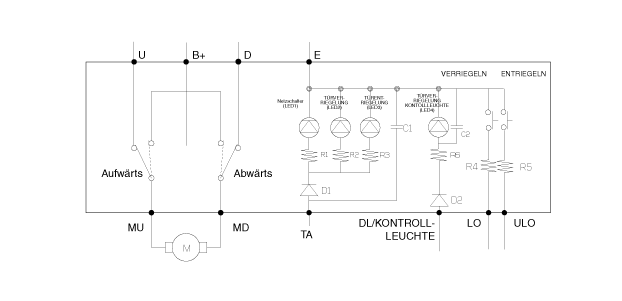

(Beifahrer-Fensterheberschalter (manuell + Türverriegelungs-Kontrollleuchte))

Hinterer Fensterheberschalter

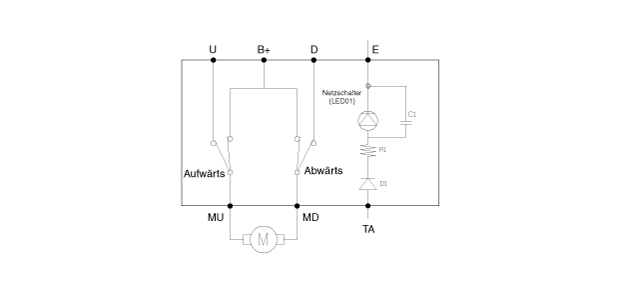

(Fensterheberschalter hinten (manuell + ohne Sitzheizung))

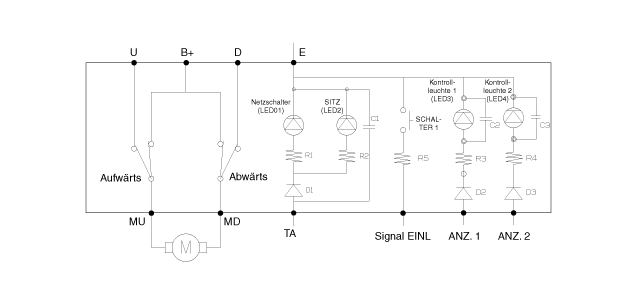

[Hinterer Fensterheberschalter (Manuell + Sitzheizung)]

BAUTEILE-ÜBERSICHT FAHRERFENSTERHEBERSCHALTER BELEGUNG DER STECKERKLEMMEN [Stecker A] [Fensterheberschalter, Fahrerseite (Sicherheit)] Nr. ...

PRÜFUNG FAHRERFENSTERHEBERSCHALTER 1. Batteriemassekabel abklemmen. 2. Fahrertürverkleidung abnehmen. (Siehe Karosserie - ...
