Kia Sportage: Anzeiger und messuhren / Instrumentenblock Beschreibung und bedienung

Kia Sportage (QL) Reparaturanleitung / Elektrische Anlage / Anzeiger und messuhren / Instrumentenblock Beschreibung und bedienung

Beschreibung

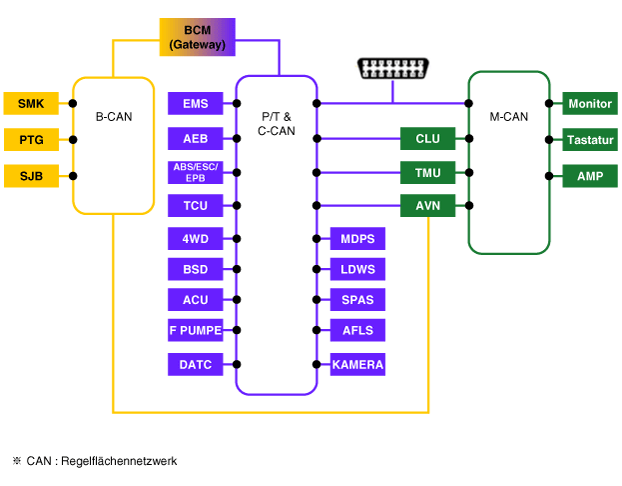

Diagramm des Kommunikationsnetzwerks

ABKÜRZUNG
Erläuterung
ACU
Airbag-Steuereinheit
ABS
Antiblockiersystem
AEB
Autonome Notfallbremse
AFLS
Adaptive Frontscheinwerfer
VERSTÄRKER
vERSTÄRKER
AVN
Haupteinheit (Audio / AVN)
B-CAN
Karosserie CAN (Controller Area Network)
BCM
Karosserie-Steuermodul
BSD
Toter-Winkel-Erfassung
C-CAN
Fahrwerk CAN (Controller Area Network)
KUP
Kombiinstrument-Modul
Kamera
Rückfahrkamera
DATC
Duale automatische Temperatursteuerung
ESC
Elektronisches Stabilitätsprogramm
EPB
Elektronische Feststellbremse
os.
Motormanagementsystem
KRAFTSTOFFPUMPE
Kraftstoffpumpe
LDWS
Spurhaltewarnsystem
M_CAN
Multimedia CAN (Controller Area Network)
MDPS
Motorbetriebene Servolenkung
P_CAN
Antriebsstrang-CAN
PTG
ELEKTRISCH BETRIEBENE HECKKLAPPE
SJB
Smart Junction Block
SMK
Smart Key-Einheit
SPAS
Einparkhilfe
TCU
Getriebe-Steuereinheit
TMU
Telematik-System
4WD
Allradantriebssystem

Variantencodierung des Kombiinstruments
Da das Fahrzeug über mehr Optionen (ESC, MDPS usw.) verfügt, bietet das Armaturenbrett zusätzliche Anzeigen für Informationen zu den gewählten Optionen.
Aus diesem Grund müssen wir beim Ersetzen des Armaturenbretts in Erfahrung bringen, über welche Optionen das Fahrzeug verfügt.
Beim Austausch des Armaturenbretts muss dementsprechend eine Programmierung durchgeführt werden, die sich damit befasst, welche Optionen für das jeweilige Fahrzeug benötigt werden.
Dies wird als Variantencodierung bezeichnet.
FUNKTION
1.
High Speed CAN-Kommunikation (C-CAN)
Benutzerdefinierte Funktion: Sitzverstellung zum Ein-/Aussteigen, Begrüßungslicht
LDWS: Spurhaltewarnsystem
SPAS: Intelligente Einparkhilfe
2.
CAN-Kommunikation mit niedriger Übertragungsgeschwindigkeit (M-CAN)
AV: Audio-/Video-Multimedia-Informationsdisplay
TBT: Abbiege-Navigationsdisplay (TBT=Turn by Turn)
3.
Soundausgang
Unterschiedliche Alarme und Soundeffekte werden durch die an der Armaturentafel angebrachten Lautsprecher ausgegeben.
Ist ein externer Verstärker vorhanden, so wird der Richtungsalarm über den Verstärker ausgegeben.

Lautstärke
Beschreibung und Funktion (CAN-Datenreceiver)
BEGRÜSSUNGSLICHT
Begrüßungsfunktion (Schlüssel abgezogen und Tür offen/geschlossen wird vom BCM überprüft)
Auf Wiedersehen
Auf Wiedersehen (Kombiinstrument)
Tür offen-Warnung
Schlüsselwarnung (BCM), Fahrzeuggeschwindigkeit 5 km/h oder weniger & Zündschalter auf ACC oder IGN oder Motorstart und wenn die Fahrzeuggeschwindigkeit weniger als 5 km/h beträgt oder wenn die Fahrertür geöffnet wird
SICHERHEITSGURTWARNUNG
Sitzgurt-Warnleuchte (BCM)
PAS-Systemwarnung
Fehlerwarnung PAS-Sensor (BCM)
Gang R
PAS-Warnung beim Einlegen des Rückwärtsgangs (BCM und SPAS)
Feststellbremse
Feststellbremsenwarnung (BCM)
Startknopf
Warnung SSB-Schalter (SMK)
Rheostat-Lichtdaten
Rheostat-Warnung bei Wahl der max. oder min. Gradeinstellung (Kombiinstrument)
Smartkey-Abfahrt
Warnung Smartkey abgezogen (SMK)
Warnung Kein Smartkey (SMK)
Konventioneller Tempomat
Änderung des konventionellen Tempomaten
Blinkerleuchte (Tick)
Warnung Blinkerleuchte (BCM)
Blinkerleuchte (Tock)
Warnung Blinkerleuchte (BCM)
Smartkey-Batteriespannung zu niedrig
Warnung, wenn der Fahrer den Startknopf mit einem fast entladenen Smartkey (SMK) drückt
EPB-Warnung
Warnung beim Wechsel von Auto Hold auf EPB-Sperre (EPB)
Kühlmitteltemperaturalarm
Wenn die Motortemperatur über 120 °C liegt (EMS)

4.
Benutzereinstellmodus (USM)
Die Einstellung kann mit den Schaltern geändert werden (Taste Menü, Nach oben, Nach unten, OK). Es gibt viele Funktionen (z.B. Sitzsynchronisierung (Ein-/Aussteigen), Lenkradsynchronisierung (Ein-/Aussteigen), Autom. Türverriegelung, Deaktivierung der autom. Türverriegelung, Scheinwerfer-Escortfunktion, Begrüßungslicht, Begrüßungston, Dreifachblinkersignal, Autom. Rückstellung des durchschnittlichen Kraftstoffverbrauchs, Helligkeitseinstellung und Dateneinrichtung), die eingestellt und angepasst werden können. Der Signalfluss während der Einstellung ist wie folgt.
(1)
Nach Durchführung der UMS-Einstellung werden die Daten zum BCM übertragen.
(2)
Die Einstellungen werden vom BCM über B_CAN an die relevanten Module gesendet
(3)
Das Modul beendet die Einstellung und sendet die geänderten Daten an das BCM.
(4)
Das BCM sendet die endgültigen Einstellungen über C-CAN an das Kombiinstrument.

Das Kombiinstrument kommuniziert direkt mit den C-CAN-Einheiten.
