Kia Sportage: Zündsystem / Zündspule Schematische darstellungen

Kia Sportage (QL) Reparaturanleitung / Motorelektrik / Zündsystem / Zündspule Schematische darstellungen

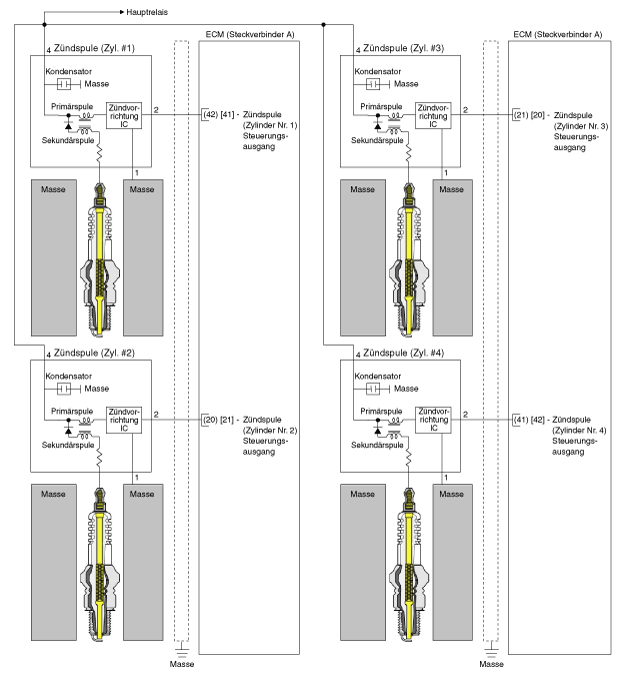

Schaltplan


( ) : Ohne Wegfahrsperre und Smartkey
[ ] : Mit Wegfahrsperre und Smartkey

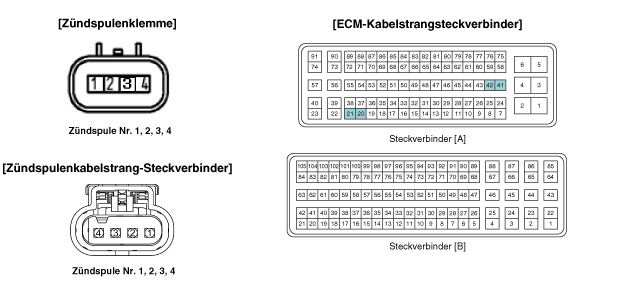

Steckverbinder-Ansichten

Zündspule Klemmenfunktion
Zündspule (Zylinder Nr. 1)
Pin-Nr.
Beschreibung
ANGESCHLOSSEN AN
1
Masse
FAHRWERK
2
Steuerausgang Zündspule Nr. 1
ECM-Steckverbinder A (42) [41]
3
-

4
Batteriestrom (B+)
HAUPTRELAIS

Zündspule (Zylinder Nr. 2)
Pin-Nr.
Beschreibung
ANGESCHLOSSEN AN
1
Masse
FAHRWERK
2
Steuerausgang Zündspule Nr. 2
ECM-Steckverbinder A (20) [21]
3
-

4
Batteriestrom (B+)
HAUPTRELAIS

Zündspule (Zylinder Nr. 3)
Pin-Nr.
Beschreibung
ANGESCHLOSSEN AN
1
Masse
FAHRWERK
2
Steuerausgang Zündspule Nr. 3
ECM-Steckverbinder A (21) [20]
3
-

4
Batteriestrom (B+)
HAUPTRELAIS

Zündspule (Zylinder Nr. 4)
Pin-Nr.
Beschreibung
ANGESCHLOSSEN AN
1
Masse
FAHRWERK
2
Steuerausgang Zündspule Nr. 4
ECM-Steckverbinder A (41) [42]
3
-

4
Batteriestrom (B+)
HAUPTRELAIS


( ) : Ohne Wegfahrsperre und Smartkey
[ ] : Mit Wegfahrsperre und Smartkey
