Kia Sportage: Klimasystem / Bauteile und bauteile-Übersicht

Kia Sportage (QL) Reparaturanleitung / Heizung, Lüftung und Klimaanlage / Klimasystem / Bauteile und bauteile-Übersicht

VERZEICHNIS DER BAUTEILE-ÜBERSICHT
Motorraum
(Linkslenkung)

1. Außentemperatursensor
2. Trocknerflasche
3. Kondensator
4. Kompressor
5. Ablassschlauch
6. Wartungsstation (Niederdruck)
7. Wartungsstation (Hochdruck)
8. Klimaanlagen-Druckwandler (APT)
9. Ansaug- und Flüssigkeitsschlauch
10. Expansionsventil

(Rechtslenkung)

1. Außentemperatursensor
2. Trocknerflasche
3. Kondensator
4. Kompressor
5. Ablassschlauch
6. Wartungsstation (Niederdruck)
7. Wartungsstation (Hochdruck)
8. Klimaanlagen-Druckwandler (APT)
9. Ansaug- und Flüssigkeitsschlauch
10. Expansionsventil

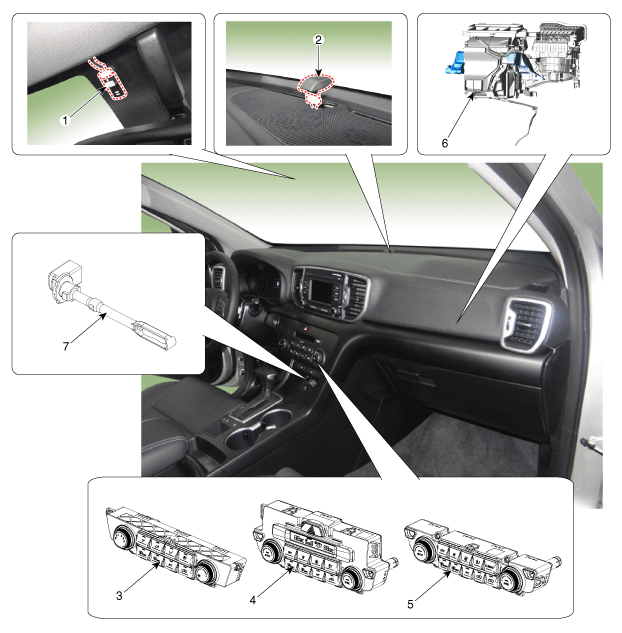

INNENRAUM

1. Auto-Beschlagentfernungssensor
2. Fotosensor
3. Heizungs- und Klimaanlagen-Steuergerät (Manuell)
4. Heizungs- und Klimaanlagen-Steuergerät (DATC) [AUDIO-Ausführung]
5. Heizungs- und Klimaanlagen-Steuergerät (DATC) [AVN-Ausführung]
6. Heizungs- und Gebläseeinheit
7. Verdampfertemperatursensor

Reparaturverfahren
Grundlagen zur Kältemittelsystemwartung (R-134a) KÄLTEMITTEL ABLASSEN Um das Kältemittel abzulassen, ausschließlich Geräte verwenden, die in der U.L-Liste enthalten sin ...

Kompressoröl Reparaturverfahren
AUS- UND EINBAU 1. Kältemittel absaugen. 2. Fehlerhafte Leitungen oder Schläuche ersetzen. ...
